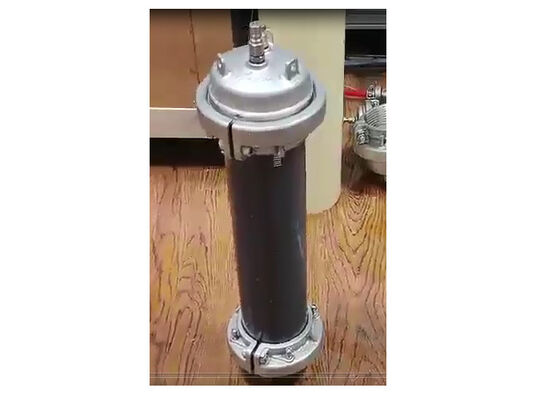

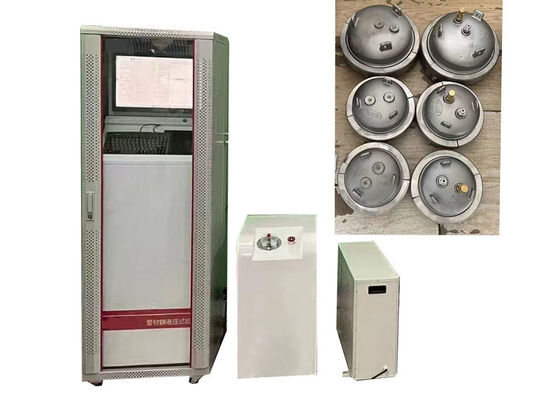

Macchina di prova della pressione idrostatica
Test di resistenza alla pressione dei tubi in plastica a più stazioni per tubi in PE, tubi in PP-R e condotte composite
Applicazioni del prodotto
Questa macchina per la prova della pressione idrostatica di scoppio di tubi in plastica in PVC è conforme alla norma ASTM D1598 per la valutazione della pressione idrostatica di tubi in plastica.Esso serve a misurare la durata di guasto sotto pressione interna sostenuta a temperatura stabile, così come la pressione massima istantanea di scoppio di tubi termoplastici e condotte composite.
I campioni applicabili riguardano i tubi in PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U, PVC-C e compositi in alluminio e plastica.È un apparecchio di prova essenziale per i produttori di tubi in plastica e per i laboratori di prova professionali..
Caratteristiche chiave
- Quadro meccanico ottimizzato per guidare un sistema idraulico senza aria che utilizza l'acqua come mezzo di prova per un funzionamento affidabile e sicuro
- Valvole solenoidi importate con un'affidabilità operativa superiore
- Assemblaggio di pompe ad alta pressione con testa pompa a tripli pistoni del modello 2525 importata, destinata a una pressione di lavoro di 25 MPa
- Canali di prova indipendenti che consentono la prova simultanea di tubi con specifiche, tipi e materie prime diversi
- Capacità di protezione contro le perdite di potenza per la conservazione dei dati di prova in caso di interruzioni di alimentazione inaspettate
Norme di conformità
Questo apparecchio di prova soddisfa i requisiti delle norme internazionali tra cui ISO1167, ISO9080, EN921, ASTMD1598, ASTMD1599 e ISO13479.
Principio di funzionamento
Gli operatori inseriscono i parametri del nucleo del tubo, compresa la tensione dell'anello, lo spessore della parete e il diametro esterno medio tramite il terminale PC.Il sistema calcola automaticamente la pressione di prova corrispondente e trasmette i dati al sistema MCU incorporato attraverso l'interfaccia seriale RS232 per il controllo autonomo della pressione costante.
Una sorgente di pressione liquida ad alta pressione è fornita dall'unità di pompa ad alta pressione. the high-pressure medium is delivered through high-pressure hoses to test specimens placed inside the medium incubator to complete long-term hydrostatic endurance tests and instantaneous pipe burst tests.
Specifiche tecniche
| Modello |
XGY-16C |
| Intervallo di diametro |
Φ10-1600 mm |
| Stazioni |
5, 6, 12, 15, 18, 20, 25, 50 (personalizzabile) |
| Modalità di controllo |
Microcontrollo, controllo PC industriale |
| Modalità di visualizzazione |
Display LCD a colori per PC industriali |
| Intervallo di pressione di prova |
0.2-16MPa |
| Precisione di controllo |
± 1% |
| Risoluzione della schermata |
0.001MPa |
| Intervallo del timer |
0~10000h |
| Accuratezza del timer |
± 0,1% |
| Potenza |
380V 50Hz trifase a quattro fili 1.1KW |
| Modelli di coperture finali |
da Φ8 a 1600 mm |
| Intervallo di temperatura |
15-95°C |
| Dimensioni (tre stazioni) |
720 × 620 × 1720 mm o su misura |
Domande frequenti
Quale marca produce la macchina di prova della pressione idrostatica per tubi di plastica?
Questa macchina di prova della pressione idrostatica di tubi di plastica è di marchio JHH, con produzione e assemblaggio professionale con sede a Pechino, Cina.
Quali applicazioni di prova copre questa macchina di prova di pressione idrostatica?
Questa apparecchiatura di prova professionale è progettata per verificare le prestazioni di resistenza idrostatica e resistenza alla rottura di vari prodotti di tubazioni in plastica.
Quali tipi di materiali per tubi sono compatibili con questa macchina di prova della pressione idrostatica?
Il presente dispositivo di prova è applicabile per l'ispezione di tubi di plastica e di tubi compositi, che coprono tipi tradizionali tra cui PP-R, PP-B, PP-A, PVC, PE e PE-X.
Qual è il livello di precisione raggiunto da questa macchina per la prova di pressione idrostatica durante le prove?
L'apparecchiatura fornisce risultati di rilevamento molto precisi, con un errore di misura controllato entro lo 0,1% della scala completa.
Qual è il limite di pressione superiore di questa macchina di prova della pressione idrostatica?
La pressione massima misurabile della macchina di prova raggiunge 10 MPa, equivalente a 100 bar (1450 psi).
