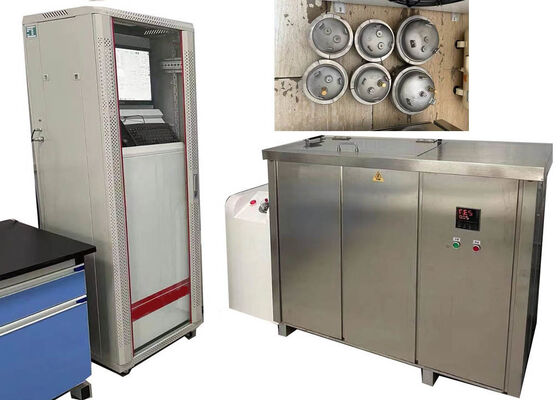

ISO 1167 Macchina di prova della pressione idrostatica per tubi di plastica
This professional testing equipment is designed for laboratory assessment to determine long-duration hydrostatic pressure failure time and instantaneous burst pressure readings of various plastic and composite pipe specimensApplica una pressione idraulica in progressiva crescita per replicare le condizioni di servizio del mondo reale, convalidando la resistenza idrostatica e le proprietà resistenti alle esplosioni dei tubi.
Composizione dei componenti principali
Sistema di controllo della pressione:Fornisce una regolazione accurata della pressione durante tutto il ciclo di prova, che copre la configurazione dei parametri, la regolazione dinamica in tempo reale e il mantenimento della pressione costante per garantire risultati di prova affidabili e precisi.
Dispositivo di generazione della pressione:Le pompe ad alta pressione trasformano il liquido a bassa pressione in liquido ad alta pressione per fornire un flusso d'acqua costante ad alta pressione richiesto per la prova.

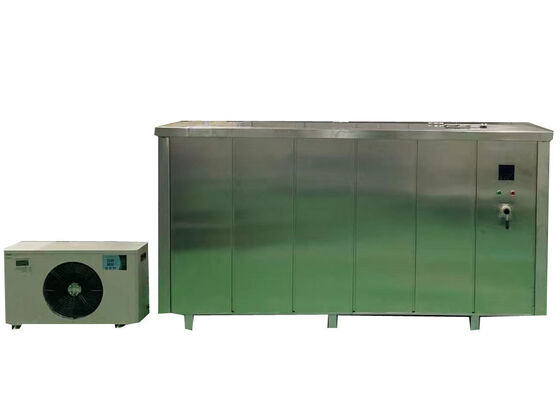

Serbatoio medio a temperatura costante:Regola la temperatura del mezzo di prova (in genere acqua) per mantenere le condizioni termiche prestabilite, poiché la temperatura influenza in modo significativo le prestazioni meccaniche dei tubi in plastica.
Fissi di fissaggio del campione (cappucci terminali):Questi accessori bloccano saldamente i campioni di tubo per evitare lo spostamento dei campioni e le perdite di materiale durante la prova.
Unità di elaborazione automatizzata dei dati:Dispone di un calcolo automatico dei dati di prova e supporta la generazione di report di prova stampati.
Categorie di tubi applicabili
tubi termoplastici:Le serie di polipropilene (PP-R, PP-B, PPA), i tipi di polietilene (PE, PE-X), le varietà di cloruro di polivinile (PVC, UPVC, PVC-C).
Tubi compositi:Esempi includono tubi compositi in alluminio e plastica che combinano strati di plastica e metallo per aumentare la resistenza strutturale complessiva.
Norme di conformità
Questa apparecchiatura è conforme alle norme internazionali e regionali, tra cui ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335, EN 12201 - 1:2024, EN 1555 - 1:2021 e EN ISO 2507 - 2:2017.
Requisiti di lunghezza libera di campione
| Tipo di esemplare |
Requisiti di lunghezza libera |
| Esemplari di tubi estrusi |
dn<315mm: ≥ 3dne ≥ 250 mm;n> 315 mm: ≥ 2dn |
| Esemplari di tubi stampati per iniezione |
dn< 50 mm: 3dn; 50 mm ≤ dn≤ 110 mm: ≥ 140 mm |
| Esemplari assemblati con spinta idrostatica (due sezioni di tubo) |
≥ 3dne ≥ 250 mm (dn> 315 mm: ≥ 2dnse la lunghezza minima non è soddisfatta) |
| Esemplari assemblati con spinta idrostatica (con accessori) |
≥ 2dne ≥ 150 mm;n> 250 mm: ≥ 1,5 dn |
| Esemplari assemblati con spinta idrostatica (rambo di sella) |
≥ 100 mm |
| Esemplari assemblati senza spinta idrostatica |
= dne ≥ 150 mm |
Parametri tecnici
| Parametro |
Specificità |
| Modello |
XGY-10C |
| Intervallo di diametro |
Φ8-1800 mm |
| Stazioni |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 ecc. (personalizzabile) |
| Modalità di controllo |
Microcontrollo, controllo PC industriale |
| Modalità di visualizzazione |
Display LCD a colori per PC industriali |
| Modalità di conservazione |
Immagazzinamento per PC |
| Modalità di stampa |
Impresa a colori |
| Intervallo di pressione di prova |
0.1-10MPa |
| Precisione di controllo |
± 1% |
| Risoluzione della schermata |
00,01 MPa |
| Intervallo di lavoro |
5%-100% FS |
| Errore di indicazione |
± 1% |
| Intervallo del timer |
0~10000h |
| Precisione del timer |
± 0,1% |
| Risoluzione del timer |
1s |
| Potenza |
380V 50Hz trifase a quattro fili 1.5KW |
| Modelli di cappucci |
da Φ8 a 1800 mm |
| Dimensioni del serbatoio dell'acqua |
Secondo le dimensioni del tubo |
| Intervallo di temperatura |
15-95°C |
| Dimensioni (tre stazioni) |
715×625×1700 ((mm) o altri |
Supporto e servizi
Offriamo un supporto tecnico professionale completo su misura per le macchine di prova della pressione idrostatica.
- Installazione completa dell'apparecchiatura e messa in servizio in loco
- Diagnostica professionale dei guasti, analisi tecnica e orientamento operativo
- Servizi di riparazione sistematica e manutenzione di routine di apparecchiature
- fornitura di ricambi originali e componenti indossabili
- Servizi di iterazione e di aggiornamento delle funzioni di software ufficiale
Adderendoci al principio di servizio di assistenza clienti di alta qualità, il nostro team è sempre disponibile per risolvere tutte le vostre richieste di prodotto e tecniche.
Domande frequenti
Q1: Quale marca produce la macchina di prova della pressione idrostatica per tubi di plastica?
A1: Questa macchina di prova di pressione idrostatica professionale è di marchio JHH, con base di produzione e produzione indipendente situata a Pechino, Cina.
Q2: Quali sono le funzioni di applicazione principali della macchina di prova di pressione idrostatica per tubi di plastica?
A2: Questa apparecchiatura di prova è stata sviluppata professionalmente per valutare la resistenza idrostatica e le prestazioni di resistenza alla rottura di vari prodotti di tubazioni in plastica.
Q3: Quali tipi di campioni verificabili sono applicabili a questa macchina di prova di pressione idrostatica?
A3: Il dispositivo supporta la prova di diversi tubi di plastica e di tubi compositi, che coprono tipi di tubi tradizionali tra cui PP-R, PP-B, PP-A, PVC, PE e PE-X.
Q4: Qual è la precisione di misura della macchina di prova della pressione idrostatica?
A4: Lo strumento presenta un'elevata precisione di prova, con un errore di misurazione a scala completa controllato entro lo 0,1%.
Q5: Qual è il range massimo di pressione di prova della macchina di prova di pressione idrostatica?
A5: Questa apparecchiatura è in grado di effettuare prove di pressione a una pressione massima di 10 MPa, equivalente a 100 bar (1450 psi).
