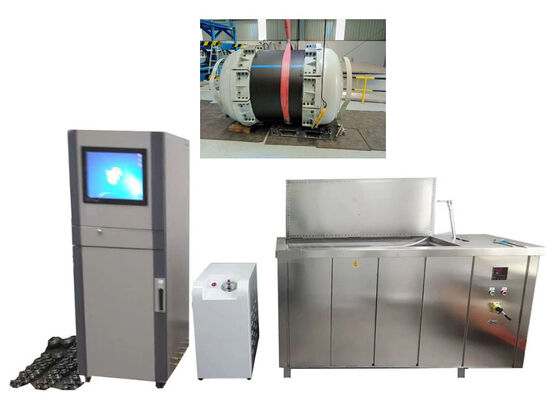

Macchina di prova della pressione idrostatica per il rilevamento accurato delle perdite e l'ispezione dei tubi durevoli nelle applicazioni industriali
Applicazioni:
Questa unità di prova idrostatica è progettata per effettuare valutazioni su una vasta gamma di tubi termoplastici, raccordi di tubi e componenti strutturali di trasporto di fluidi.Il portafoglio di materiali da testare comprende il polipropilene (PP), polietilene (PE), cloruro di polivinile (PVC), cloruro di polivinile clorurato (PVC-C), copolomero di acrilonitrile butadiene stirene (ABS), tra le numerose altre opzioni di substrato.
Supporta diverse forme di campioni, che vanno dai tubi estrusi e dai pezzi di lavoro per tubi stampati a iniezione ai gruppi di prova assemblati, indipendentemente dalle condizioni di carico di spinta idrostatica.I campioni di prova ammissibili coprono segmenti di tubi saldati a caldo a fusoIl diametro esterno nominale (dn) dei tubi di prova presenta un'ampia lunghezza regolabile;soggetto a specifiche specifiche distinte per il campione, la portata misurabile si estende da 25 mm a 1600 mm.
Scopi:
Specificamente progettata per la verifica delle prestazioni dei sistemi di tubazioni in plastica, la macchina di prova della pressione idrostatica è dedicata alla valutazione della resistenza alla pressione interna dei tubi in plastica,accessori e gruppi integrati.
In ambienti di prova standardizzati e controllati con precisione, i prodotti tubulari fabbricati in PP, PE, PVC,I materiali PVC-C e ABS sono pressurizzati con una pressione interna designata per una durata prestabilitaLa procedura di prova valuta la resistenza alla pressione strutturale dei campioni di prova e verifica l'insorgenza di fenomeni difettosi quali perdite di fluido, rotture di tubi e deformazioni eccessive.
Questa procedura di prova standardizzata svolge un ruolo fondamentale nella convalida della qualità complessiva,sicurezza operativa e affidabilità di servizio a lungo termine dei componenti di tubazioni in plastica applicati nei sistemi di distribuzione dei fluidiTali impianti sono ampiamente utilizzati per il trattamento delle acque reflue, lo smaltimento delle acque reflue, la fornitura di gas e il trasporto di fluidi industriali.
Caratteristiche del prodotto:
- Il sistema supporta la configurazione flessibile dei parametri di prova tramite modalità di funzionamento doppie, compatibili sia con i terminali locali touchscreen che con i terminali esterni del PC.
- Con un'impronta compatta entro 1 metro quadrato, l'apparecchiatura è in grado di generare fino a 50 tipi di valori di pressione personalizzati, che coprono le specifiche standard di pressione dell'approvvigionamento idrico.
- dotato di funzioni di identificazione automatiche intelligenti, il dispositivo è in grado di riconoscere autonomamente le specifiche dei campioni e le proprietà dei materiali,e generare strategie di aumento della pressione ottimizzate e algoritmi operativi corrispondenti.
- L'apparecchiatura offre un'eccezionale precisione di regolazione della pressione.che riduce efficacemente l'abrasione della valvola solenoide e prolunga la durata complessiva di servizio dell'apparecchiatura.
- Tutti i componenti metallici che entrano in contatto diretto con il mezzo di trasporto sono fabbricati con materiali in acciaio inossidabile di alta qualità per una durata e una resistenza alla corrosione superiori.
- L'interfaccia di visualizzazione umanizzata supporta la commutazione multilingue, adattandosi perfettamente alle richieste di utilizzo differenziate dei clienti globali.
- Le procedure di taratura della pressione in fase di prova sono semplificate e facili da utilizzare, consentendo al sistema di mantenere un funzionamento continuo durante tutto il processo di taratura senza interruzioni di spegnimento.
- I meccanismi di protezione della sicurezza multidimensionale sono integrati nel dispositivo, che coprono la sicurezza elettrica, la struttura meccanica e la protezione del programma software per garantire un funzionamento stabile.
- Adottando la trasmissione standard del protocollo TCP/IP, il sistema consente una trasmissione di comunicazione dei dati stabile, senza ostacoli e altamente affidabile.
Soddisfare gli standard:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335: il sistema di controllo delle emissioni di gas di scarico è basato su un sistema di controllo delle emissioni di gas di scarico.
La lunghezza libera dei campioni:
| Tipo di esemplare |
Requisiti di lunghezza libera |
| Esemplari di tubi estrusi |
dn <315mm: ≥ 3dn e ≥ 250mm; dn > 315mm: ≥ 2dn |
| Esemplari di tubi stampati per iniezione |
dn < 50 mm: 3dn ; 50 mm ≤ dn ≤ 110 mm: ≥ 140 mm |
| Esemplari assemblati con spinta idrostatica (due sezioni di tubo) |
≥ 3dn e ≥ 250mm (dn > 315mm: ≥ 2dn se la lunghezza minima non è soddisfatta) |
| Esemplari assemblati con spinta idrostatica (con accessori) |
≥ 2dn e ≥ 150mm; dn > 250mm: ≥ 1,5dn |
| Esemplari assemblati con spinta idrostatica (rambo di sella) |
≥ 100 mm |
| Esemplari assemblati senza spinta idrostatica |
= dn e ≥ 150 mm |
Parametri tecnici:
| Modello |
XGY-16C |
| Intervallo di diametro |
Φ8-1800 mm |
| Stazioni |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 ecc può essere personalizzato |
| Modalità di controllo |
Microcontrollo, controllo PC industriale |
| Modalità di visualizzazione |
Display LCD a colori per PC industriali |
| Modalità di conservazione |
Immagazzinamento PC |
| Modalità di stampa |
Impresa a colori |
| Pressione di prova |
Intervallo di pressione |
0.1-16MPa |
| Precisione di controllo |
± 1% |
| Risoluzione della schermata |
00,01 MPa |
| Intervallo di lavoro |
5%-100% FS |
| Errore di indicazione |
± 1% |
| Timer di prova |
Intervallo del timer |
0~10000h |
| Precisione del timer |
± 0,1% |
| Risoluzione del timer |
1s |
| Potenza |
380V 50Hz trifase a quattro fili 1.5KW |
| modelli di tappi per le estremità |
daΦ8fino a 1800 mm |
| Dimensioni del serbatoio dell'acqua |
tenuto conto della dimensione del tubo |
| Intervallo di temperatura |
15-95°C |
| Dimensioni (tre stazioni) |
715×625×1700 ((mm) o altri
|
FAQ:
Q1: Quale marca produce la macchina di prova della pressione idrostatica per tubi di plastica?
R1: Questa macchina per la prova della pressione idrostatica porta il marchio JHH, con sede di produzione a Pechino, Cina.
Q2: Quali obiettivi di prova fondamentali raggiunge la macchina di prova di pressione idrostatica per tubi di plastica?
A2: Questo apparecchio di prova è stato progettato per valutare le prestazioni idrostatiche e la resistenza alla rottura dei prodotti per tubi in plastica.
Q3: Quali categorie di pezzi di lavoro e materie prime sono compatibili con questa macchina di prova di pressione idrostatica?
A3: Supporta l'esecuzione di prove per tubi di plastica e prodotti compositi per tubi, inclusi PP-R, PP-B, PP-A, PVC, PE, PE-X e altri tipi di tubi pertinenti.
D4: Quale livello di precisione di misura può fornire questa macchina di prova della pressione idrostatica?
A4: La sua precisione di misura raggiunge lo 0,1% rispetto alla gamma a scala completa.
D5: Qual è la pressione massima di prova supportata dalla macchina di prova della pressione idrostatica?
A5: La capacità massima di prova della pressione di questa unità raggiunge 10 MPa, equivalente a 100 bar (1450 psi).
