Attrezzatura per prove con maglio a caduta versatile
Ideale per il controllo qualità e lo sviluppo di prodotti in applicazioni di produzione e ingegneria, questa attrezzatura di prova di precisione offre una valutazione affidabile delle prestazioni di impatto.
Panoramica del prodotto
Il tester di impatto con maglio a caduta, noto anche come attrezzatura per prove di lacerazione con peso a caduta, è specificamente progettato per le prove di prestazioni di impatto di tubi, lastre e prodotti finiti in plastica. Questa attrezzatura verifica accuratamente le proprietà meccaniche anti-impatto di vari materiali.
Caratteristiche principali
- Sistema di controllo digitale per il funzionamento automatizzato
- Impostazione automatica dei parametri, calibrazione a zero e procedure del maglio
- Previene interferenze da impatto secondario durante le prove
- Garantisce risultati di prova standardizzati e accurati
Struttura del prodotto e principio di funzionamento

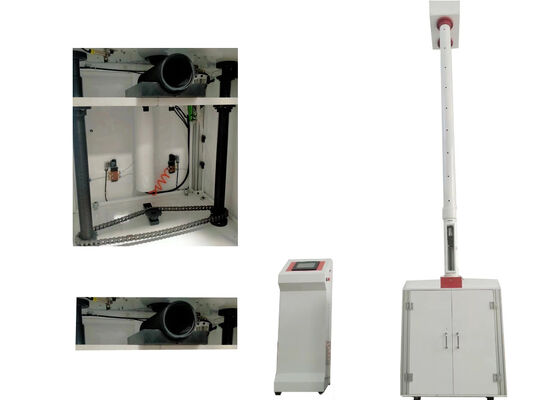

Questo tester è composto da una piattaforma di lavoro, un gruppo anti-impatto secondario, un cilindro di supporto, un condotto di guida, una massa del maglio in caduta, un fissaggio a V, un attuatore automatico del maglio a caduta, un riduttore di velocità, un armadio di controllo elettrico e un telaio di supporto.
Principio di funzionamento: un fissaggio che trattiene il maglio all'interno del condotto di guida solleva il corpo del maglio all'altezza di prova predefinita utilizzando un gruppo motore-riduttore. Al momento dell'attivazione dell'interruttore di rilascio, il maglio cade liberamente lungo il condotto e colpisce il provino per completare la misurazione dell'impatto.
L'energia di impatto è calcolata dalla massa del maglio e dall'altezza di caduta. Il meccanismo anti-rimbalzo, attivato da segnali di rilevamento fotoelettrico, cattura il maglio in rimbalzo per eliminare gli eventi di impatto secondario.
I fissaggi in ferro a V sotto la piattaforma di lavoro presentano viti di guida sui lati laterali. La rotazione manuale del volantino aziona l'unità di sollevamento in ferro a V per la regolazione dell'altezza.
Specifiche tecniche
| Modello |
XJL-300D |
| Temperatura ambiente |
10°C-35°C |
| Qualità del maglio a caduta |
0,5 kg-15 kg |
| Diametro del maglio |
D25mm, D90mm |
| Altezza di caduta |
50mm-2000mm, errore ≤ ±2mm |
| Diametro del campione |
Ø10mm-Ø450mm |
| Deviazione del centro di impatto |
≤2mm |
| Supporto a V |
120° |
| Alimentazione |
220VAC ±10% |
| Dimensioni esterne |
730mm×700mm×3650mm |
| Peso netto |
300kg |
Supporto e servizi
La nostra attrezzatura per prove con maglio a caduta è supportata da servizi post-vendita tecnici completi forniti dal nostro team di ingegneri professionisti. I nostri specialisti forniscono supporto esperto che copre la messa in servizio in loco, la manutenzione ordinaria, la diagnosi dei guasti, la calibrazione degli strumenti e soluzioni tecniche personalizzate per requisiti di progetto unici.
Manteniamo il servizio orientato al cliente come nostra priorità principale e offriamo assistenza tecnica di prim'ordine. Il nostro team tecnico è disponibile 24 ore su 24 per risolvere richieste e affrontare problemi operativi.
Domande frequenti
Cos'è l'attrezzatura per prove con maglio a caduta?
Sviluppata e prodotta da JHH con sede a Pechino, Cina, l'attrezzatura per prove con maglio a caduta è un dispositivo di prova professionale dedicato alla valutazione delle prestazioni di resistenza all'impatto di vari oggetti di prova.
Quali sono gli obiettivi applicativi?
Questa attrezzatura quantifica la resistenza all'impatto dei campioni di prova, fungendo da metodo di prova cruciale per verificare e garantire la qualità del prodotto finito.
Quali soggetti di prova sono applicabili?
L'attrezzatura supporta le prove per tubi per l'approvvigionamento idrico in PVC-U, tubi per fognature, tubi per la distribuzione di acqua a bassa pressione, tubi in schiuma a strato centrale, tubi corrugati a doppia parete, tubi per l'approvvigionamento idrico in PE e lastre di plastica rigida.
Quale livello di precisione raggiunge?
L'attrezzatura per prove con maglio a caduta presenta un'elevata precisione di prova dello 0,5%.
Qual è la capacità massima di prova?
La capacità massima di energia di prova raggiunge i 300J.
