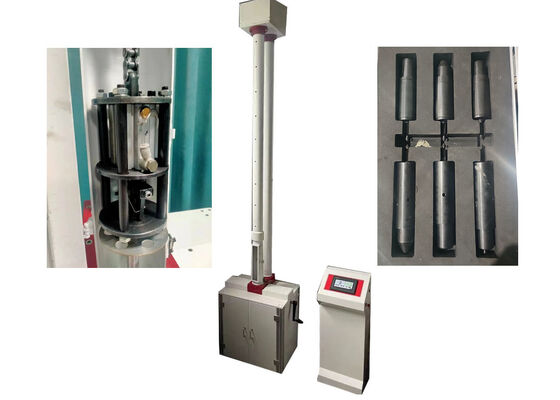

Attrezzatura per prove con maglio battente per simulazione di impatto nel mondo reale
Attrezzatura professionale per prove con maglio battente ingegnerizzata per simulare scenari di impatto del mondo reale per applicazioni di sviluppo prodotto, analisi di sicurezza e controllo qualità.
Applicazioni
Questo tester di impatto a peso cadente soddisfa le specifiche tecniche delineate nella norma ISO 3127 e negli standard di prova equivalenti. È ampiamente utilizzato da laboratori di ricerca e sviluppo, istituti di ispezione di terze parti e impianti di produzione di tubi in plastica per caratterizzare la tenacità all'impatto dei prodotti in tubo, rendendolo una soluzione di prova ottimale per i produttori di materiali da costruzione e gli istituti di ricerca accademica.
L'unità è dotata di protezione anti-colpo secondario e calcola automaticamente l'altezza di caduta dell'impatto con visualizzazione numerica in tempo reale. Supporta due algoritmi di prova primari: test pass-fail e metodi di test a gradini. Il sistema offre un funzionamento intuitivo, solide protezioni di sicurezza e una stabilità operativa affidabile a lungo termine.
Principio di prova
- I provini ricevono carichi d'impatto da un percussore cadente con massa e profilo geometrico predefiniti, rilasciato da altezze calibrate per colpire posizioni del campione designate
- La severità della prova può essere modulata regolando il peso del percussore, la distanza di caduta o entrambi i parametri contemporaneamente
- La soglia massima di TIR (Total Indicator Runout) ammissibile è fissata al 10%
Caratteristiche del prodotto
- Il sistema di controllo PLC professionale consente agli operatori di preimpostare le altezze di impatto designate

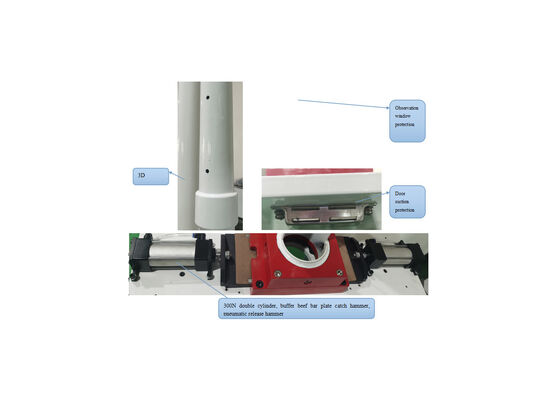

- Protezione integrata contro gli impatti secondari con sollevamento automatico del martello all'altezza target calibrata
- Dati sull'altezza del martello in tempo reale visualizzati continuamente sull'interfaccia di sistema
- Il modello XJL-300C offre una stabilità operativa e un'accuratezza di prova superiori, pienamente conformi alle specifiche dello standard di prova con maglio battente GB6112-85
Parametri tecnici
| Parametro |
Specifiche |
| Modello |
XJL-300D |
| Temperatura ambiente |
10°C-35°C |
| Qualità del maglio battente |
0,5 kg-16 kg |
| Diametro del martello |
D25mm, D90mm, ecc. |
| Altezza di caduta |
10mm-2000mm, errore ≤ ±2mm |
| Diametro del campione |
Ø16mm-Ø630mm |
| Deviazione del centro di impatto |
≤2mm |
| Supporto a V |
120° |
| Alimentazione |
220VAC±10% |
| Dimensioni esterne |
715mm*700mm*3900mm |
| Peso netto |
380 kg |
Imballaggio e spedizione
Tutte le unità di attrezzatura per prove con maglio battente sono imballate in modo sicuro in casse di legno certificate per l'esportazione per garantire un transito sicuro. Ogni pacco include l'unità di prova principale, i manuali operativi ufficiali e i componenti ausiliari completi con accessori abbinati. Marcature esterne chiare indicano il nome dell'attrezzatura, le specifiche del modello e il numero di serie univoco per la tracciabilità.
La documentazione standardizzata completa supporta la logistica internazionale e lo sdoganamento, comprese fatture commerciali, liste di imballaggio dettagliate e tutti i certificati di spedizione transfrontaliera richiesti. Le spese di trasporto finali vengono calcolate dinamicamente in base alla destinazione di consegna e alla modalità di spedizione selezionata.
Domande frequenti
Come definiresti l'attrezzatura per prove con maglio battente?
È un dispositivo professionale per prove di impatto prodotto in modo indipendente dall'impresa JHH di Pechino, Cina, progettato per quantificare le prestazioni anti-impatto dei provini.
Qual è la funzione principale svolta dall'attrezzatura per prove con maglio battente?
Esegue il rilevamento quantitativo della capacità di resistenza all'impatto dei provini, fungendo da mezzo affidabile per i produttori per implementare il controllo qualità e la verifica di qualificazione dei prodotti finiti.
Quali categorie di provini sono applicabili a questa attrezzatura per prove con maglio battente?
È adatta per una vasta gamma di prodotti per tubazioni in plastica, tra cui tubi per l'approvvigionamento idrico in PVC-U, tubi di scarico, tubi per la consegna di acqua a bassa pressione, tubi per il trasporto a bassa pressione, tubi con anima in schiuma, tubi corrugati a doppia parete e tubi per l'approvvigionamento idrico in PE. Anche i fogli di plastica rigida possono essere sottoposti a prove di impatto su questo apparecchio.
Quale precisione di misurazione può raggiungere questa attrezzatura per prove con maglio battente?
La precisione complessiva di prova dello strumento può raggiungere lo 0,5%.
Qual è il limite superiore della capacità di prova per questa attrezzatura?
L'energia d'impatto massima erogata dal tester a maglio battente è di 300 Joule.
