Attrezzatura per la prova del martello a caduta

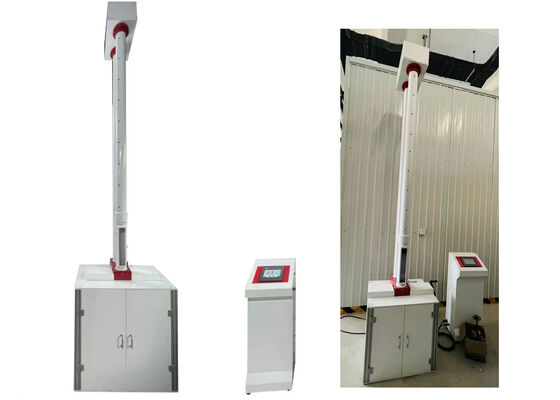

Progettato per i test professionali di laboratorio, il Drop Hammer Pipe Falling Weight Impact Tester è dedicato a valutare le prestazioni di resistenza al colpo esterno dei tubi termoplastici,campioni di polimeri e componenti strutturaliEsso è ampiamente applicabile a una vasta gamma di prodotti per tubi, compresi i tubi PVC-U, i tubi PVC-C, i tubi PP, i tubi PE e le tubazioni di comunicazione.
Caratteristiche dello strumento

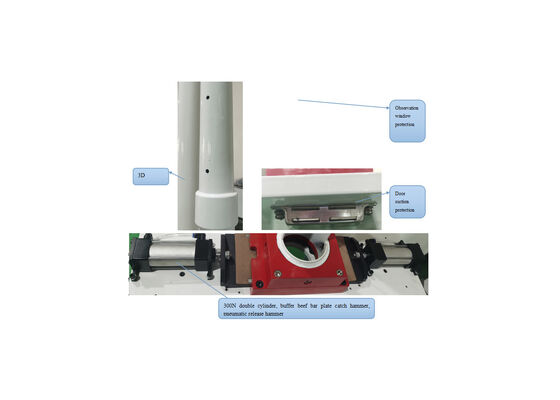

- Sistema di protezione di sicurezza a tre livelli: protezione di sicurezza primaria per la porta di accesso al campione, protezione secondaria per la porta della finestra di osservazione,e protezione terziaria contro il sovraccarico mediante sensori di limite superiore e inferiore
- Capacità di sollevamento ad alta velocità: il motore passo a passo ad alta coppia raggiunge una velocità di sollevamento di 250 mm/secondo, completando la corsa verticale da 0 a 2 metri in 8 secondi
- Controllo intelligente del volante di precisione: programmazione di regolazione della velocità in più fasi garantisce una decelerazione stabile e un volante preciso con zero spostamento posizionale
- Progettazione ottimizzata dei condotti di scarico: la modellazione parametrica 3D riduce la resistenza dell'aria durante la caduta libera con rinforzi circolare rinforzati
- Meccanismo pneumatico di blocco e rilascio del martello: unità di azionamento pneumatiche ad alta potenza con doppi cilindri a lunga durata di 300 N e piastre tampone flessibili
- Costruzione modulare integrata: profili in lega di alluminio standardizzati con schermo touch screen uomo-macchina da 7 pollici e controller Delta PLC
- Configurazione dei componenti premium: componenti principali di marchi di fama internazionale, tra cui cilindri Adker, controllori Delta e alimentatori Mean Well
- Operazione automatica avanzata: supporta il flusso di lavoro completamente automatizzato, inclusa la taratura automatica a zero, il blocco del martello, il rilascio e i test sequenziali
Parametri tecnici
| Immobili | Valore |
|---|
| Visualizzazione | LCD |
| Nome del prodotto | Tester di impatto di peso in caduta del tubo del martello |
| Intervallo di prova | 0-300J |
| Max. Ridurre il peso. | 15 kg |
| Tipo di prova | Test di caduta del martello |
| Intervallo di diametro del tubo | Φ10-630 mm |
| Altezza massima | 2000 mm |
| Altezza minima | 40 mm |
| Accuratezza | ± 0,5% |
| Dimensione | 740 × 710 × 3850 mm |
| Metodo di prova | Metodo-A: metodo di passaggio; metodo-B: metodo a gradiente |
| Fornitore di energia | AC220V/50Hz |
Funzioni principali
- Dispositivo di prova di precisione professionale per la valutazione delle proprietà meccaniche di impatto esterno di diversi materiali non metallici, compresi tubi e piastre di plastica
- Supporta il rilevamento delle prestazioni per l'intera gamma di prodotti per tubazioni in plastica, inclusi PVC-U, PE, MPP, CPVC e vari tipi di tubi specializzati
Principio di prova
Questo metodo di prova applica un martello a caduta di massa e dimensione standard per colpire le posizioni designate dei campioni da altezze di caduta calibrate.Determina il tasso di impatto reale (TIR) dei prodotti finiti, con un valore massimo ammissibile TIR per i prodotti qualificati fissato al 10%.
Imballaggio e spedizione.
Tutte le unità sono confezionate in robuste custodie in legno contenenti l'unità di prova principale, manuali di funzionamento, componenti di ricambio e accessori ausiliari.È fornita la documentazione completa per le spedizioni internazionali, comprese le fatture commerciali e le schede di imballaggioLe tariffe di trasporto finali sono calcolate in base alla destinazione di consegna e alla modalità di spedizione selezionata.
Domande frequenti
Per favore, spiegateci di più sull'attrezzatura per i test del martello.
Sviluppato e prodotto da JHH con sede a Pechino, Cina,Drop Hammer Test Equipment è un dispositivo di prova di precisione professionale dedicato a valutare le prestazioni di resistenza agli urti di vari campioni di prova.
Qual è l'obiettivo di base di prova raggiunto dall'apparecchiatura di prova Drop Hammer?
Questo dispositivo di prova è progettato per quantificare le proprietà di resistenza agli urti dei campioni di prova, servendo come soluzione di prova chiave per convalidare e garantire la conformità della qualità del prodotto finito.
Quali tipi di campioni di prova sono applicabili all'apparecchiatura di prova a martello a caduta?
Questa apparecchiatura supporta i test d'impatto di più prodotti per tubi, tra cui tubi di approvvigionamento idrico in PVC-U, tubi di scarico, tubi di approvvigionamento idrico a bassa pressione, tubi di trasmissione, tubi a schiuma a strato centrale,tubi ondulati a doppia parete, tubi di approvvigionamento idrico in PE e piastre di plastica rigida.
Qual è il grado di precisione di misura dell'apparecchiatura di prova Drop Hammer?
L'apparecchiatura di prova Drop Hammer fornisce un'elevata precisione di prova con una precisione di misurazione che raggiunge lo 0,5%.
Qual è la capacità energetica massima di prova dell'apparecchiatura di prova a martello a caduta?
L'apparecchiatura di prova a martello a caduta ha un'energia di prova nominale massima di 300 J per le operazioni di prova di impatto.
