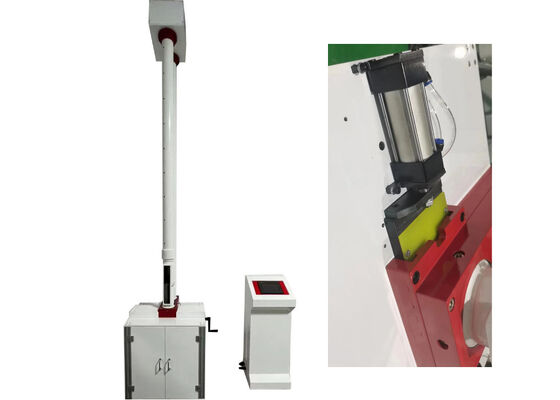

Apparecchiatura di prova a martello cadente per la simulazione di impatti nel mondo reale
Apparecchiatura di prova professionale ingegnerizzata per simulare condizioni di impatto del mondo reale per applicazioni di sviluppo prodotto e test di sicurezza.
Panoramica del prodotto
Conforme ai metodi di prova continuativi per la resistenza agli urti esterni di tubi termoplastici, questo tester professionale è ampiamente adottato per valutare la resistenza all'impatto esterno di tubi in plastica, lastre in plastica e diversi materiali non metallici.
Per scenari di prova di tubi in plastica, l'apparecchiatura supporta una gamma completa di tipi di tubi, tra cui tubi per l'approvvigionamento idrico in PVC-U, tubi per l'approvvigionamento idrico a bassa pressione, tubi in schiuma a strato centrale, tubi corrugati a doppia parete, tubi in carat, tubi rinforzati con nastro d'acciaio, tubi per l'approvvigionamento idrico in PE, tubi per l'energia MPP, tubi avvolti a parete cava e tubi per l'energia CPVC, coprendo le specifiche principali delle tubazioni in plastica per applicazioni industriali e edili.
Caratteristiche dello strumento
- Design a protezione di sicurezza a tre livelli: Sistema di protezione di sicurezza gerarchico con porta di accesso primaria al campione, porta secondaria con finestra di osservazione e strutture di protezione terziarie con limite di corsa superiore/inferiore
- Prestazioni di sollevamento ad alta velocità: Motore passo-passo ad alta coppia eroga una velocità di sollevamento rapida di 250 mm al secondo, completando una corsa completa di 2 metri in soli 8 secondi
- Funzione di posizionamento intelligente a punto fisso: La programmazione a velocità multi-stadio consente un posizionamento stabile e un posizionamento preciso del martello cadente
- Struttura ottimizzata del tubo di scarico: Tubo guida del martello cadente modellato in 3D con aperture di scarico ottimizzate minimizza la resistenza dell'aria, strutture di rinforzo circonferenziali impediscono la deformazione
- Bloccaggio e rilascio pneumatico del martello: Componenti di azionamento pneumatici ad alta spinta con configurazione a doppio cilindro a lunga corsa da 300 N e facce del martello in piastra tendinea temprata garantiscono un funzionamento stabile
- Assemblaggio modulare integrato: Profili standardizzati in lega di alluminio con touchscreen da 7 pollici e controller PLC Delta per procedure standardizzate e resistenza strutturale leggera
Specifiche tecniche
| Parametro |
Specifiche |
| Modello |
XJL-300D |
| Temperatura ambiente |
10°C-35°C |
| Massa del martello cadente |
0,5 kg-5 kg, incrementi di 0,125 kg |
| Diametro del martello |
D25mm, D50mm, D90mm |
| Altezza di caduta |
30mm-2000mm, errore ≤ ±2mm |
| Diametro del campione |
Φ10mm-Φ450mm |
| Deviazione del centro di impatto |
≤2mm dal centro del fissaggio |
| Supporto a V |
120° |
| Alimentazione |
220-230VAC |
| Dimensioni |
720mm * 690mm * 3650mm |
| Peso netto |
300kg |
Funzioni primarie
- Apparecchiatura di prova professionale per la valutazione delle proprietà di resistenza all'impatto esterno di tubi in plastica, lastre in plastica e materiali ingegneristici non metallici
- Compatibile con una gamma completa di prodotti per tubi, tra cui PVC-U, PE, MPP, CPVC e vari tipi di tubi specializzati
Definizioni di prova
Tasso di impatto reale (TIR):
Quando si testa un intero lotto di prodotti, il tasso di impatto reale si riferisce al quoziente ottenuto dividendo la quantità di campioni danneggiati dall'impatto per il numero totale di test di impatto, presentato in percentuale.
Guasto:
Un campione è definito come guasto quando crepe visibili, fessure o fratture complete possono essere identificate mediante ispezione visiva dopo il carico d'impatto. Le semplici ammaccature o la decolorazione superficiale non sono considerate guasto del campione.
Principio di prova
Montare il tubo o il profilo campione sul banco di lavoro e calibrare l'elevazione del campione fino a quando la sua superficie superiore non si allinea precisamente con il bordo inferiore del sistema di rilevamento fotoelettrico. Selezionare la punta del martello e il carico morto appropriati secondo gli standard di prova, quindi assemblare il gruppo martello d'impatto. Regolare la posizione del sistema di smorzamento delle vibrazioni elettromagnetiche e sospendere il martello in posizione. Durante il test, il martello subisce una caduta libera dall'altezza preconfigurata e colpisce il campione. Gli operatori esaminano quindi se emergono crepe o fratture sul tubo o sul profilo testato dopo l'impatto.
Domande frequenti
Cos'è un'apparecchiatura di prova a martello cadente?
L'apparecchiatura di prova a martello cadente è un'apparecchiatura di ispezione prodotta da JHH a Pechino, in Cina, dedicata alla valutazione delle prestazioni di resistenza all'impatto di vari campioni di prova.
Quale funzione principale fornisce l'apparecchiatura di prova a martello cadente?
L'apparecchiatura di prova a martello cadente serve a caratterizzare la capacità anti-impatto dei campioni, supportando i produttori nell'implementazione di un efficace controllo di qualità per i prodotti finiti.
Quali campioni di prova sono compatibili con l'apparecchiatura di prova a martello cadente?
Questo dispositivo si adatta a molteplici categorie di prodotti tubolari, tra cui tubi per l'approvvigionamento idrico in PVC-U, tubi fognari, tubi per l'approvvigionamento idrico a bassa pressione, tubi di trasporto a bassa pressione, tubi in schiuma a strato centrale, tubi corrugati a doppia parete e tubi per l'approvvigionamento idrico in PE. È applicabile anche a lastre di plastica rigida.
Qual è la precisione di misurazione dell'apparecchiatura di prova a martello cadente?
L'apparecchiatura di prova a martello cadente raggiunge una precisione di misurazione dello 0,5%.
Qual è la capacità di prova massima?
L'apparecchiatura di prova a martello cadente possiede un'energia di prova massima di 300 J.
