Apparecchiature di prova per tubazioni per facilitare le prove del ciclo di pressione e temperatura a lungo termine su sistemi e raccordi di tubazioni in plastica

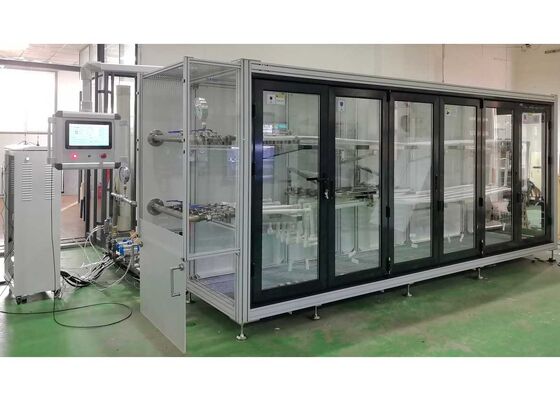

Grande immagine : Apparecchiature di prova per tubazioni per facilitare le prove del ciclo di pressione e temperatura a lungo termine su sistemi e raccordi di tubazioni in plastica

Dettagli:

Luogo di origine:	Pechino, Cina
Marca:	JINHAIHU
Certificazione:	ISO9001, CE
Numero di modello:	CHW-63M

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 insieme
Imballaggi particolari:	Casse di legno standard dell'esportazione
Tempi di consegna:	10~15 giorni lavorativi
Termini di pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacità di alimentazione:	20 set al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Apparecchiature di prova per tubazioni per facilitare le prove del ciclo di pressione e temperatura	Numero di cicli:	Qualsiasi numero di volte compreso tra 0 e 100.000
Omogeneità della temperatura:	±0,5℃	Velocità del flusso:	>0,9 m/s
Metodo di controllo:	Controllo PLC	Precisione del controllo della temperatura:	Impostare il valore ±0,5°c
Intervallo di controllo della temperatura:	20°c a temperatura ambiente (temperatura ambiente> 20°c)	Modalità di visualizzazione:	Visualizzazione dello schermo tattile
Evidenziare:	Apparecchiature per la prova di condotte per sistemi di materie plastiche , Apparecchiature per la prova del ciclo di pressione per condotte , Apparecchiature per la prova della temperatura per i raccordi per tubi

Apparecchiature per la prova di condotte per la prova a lungo termine del ciclo di pressione e temperatura

Questo sistema di prova specializzato è stato progettato per la valutazione della durata dei sistemi e dei raccordi di tubazioni in plastica, assemblati secondo specifiche standard.Il sistema applica una pressione interna prestabilita mentre espone i campioni a condizioni cicliche di temperatura fredda e calda per periodi di prova programmatiAl termine dei cicli di prova, il sistema ispeziona automaticamente i tubi e i raccordi in caso di perdite o difetti di rottura.

Protocollo di prova

Questa verifica della durata a lungo termine richiede 5.000 cicli di circolazione dell'acqua calda e fredda per set di campioni,con ciascun ciclo della durata di 30 minuti (15 minuti di acqua fredda seguita da 15 minuti di acqua calda). L'apparecchiatura garantisce un funzionamento ininterrotto affidabile a lungo termine e una stabilità delle prestazioni costante.questa macchina ha dimostrato zero difetti tecnici o di qualità durante gli anni di funzionamento.

Configurazione del sistema

L'apparecchio è composto da quattro moduli funzionali principali: modulo di esecuzione dello scambio dell'acqua fredda, modulo di esecuzione dello scambio dell'acqua calda, camera di prova dei campioni e frigorifero per acqua industriale.Le caratteristiche includono un design esterno elegante, struttura strutturale modulare, tecnologia di controllo avanzata, prestazioni di funzionamento costanti, qualità affidabile e un funzionamento semplice e facile da usare.

Caratteristiche dello strumento

Disegno di struttura aperta protetto da brevetto:L'acqua ad alta temperatura e alta pressione circola esclusivamente all'interno dei campioni di prova e dei tubi di collegamento speciali.L'apparecchiatura utilizza la progettazione di vasi a pressione atmosferica con altre condotte di circolazione che funzionano sotto pressione atmosferica standard, garantendo un funzionamento affidabile a lungo termine.
Sistema di controllo a circuito chiuso completo:Impiega un sistema di controllo completamente digitale importato che fornisce una regolazione precisa della pressione interna in circuito chiuso.Regola automaticamente la pompa di circolazione principale e le valvole di controllo sulla base di indicatori in tempo reale, compresa la temperatura del fluido, durata di funzionamento e velocità di flusso della condotta.
Sistema di commutazione intelligente dei cicli:Il sistema di controllo regola automaticamente lo stato di funzionamento in base al monitoraggio in tempo reale delle temperature dell'acqua di entrata/uscita, dei livelli di liquido del serbatoio e degli intervalli di commutazione.Assicura che la variazione di temperatura tra i serbatoi rimanga inferiore a 3°C per un consumo energetico estremamente basso.
Progettazione del funzionamento a basso rumore:Equipaggiato con un esclusivo regolatore di flusso d'acqua che riduce significativamente il rumore di funzionamento da flusso d'acqua ad alta velocità.
Sistema di refrigerazione ad alte prestazioni:Utilizza frigoriferi industriali importati con tecnologia di raffreddamento acqua-acqua per migliorare l'efficienza della refrigerazione e prolungare la durata di vita.

Norme di conformità

GB/T 18742.2-2017 Sistemi di tubazioni in polipropilene per impianti di acqua calda e fredda
GB/T 13663.2-2018 Sistemi di tubazione in polietilene (PE) per l'approvvigionamento idrico
GB/T 15560-1995 Metodo di prova per la resistenza all'esplosione istantanea idraulica e alla pressione
GB/T 6111-2018 Tubi termoplastici per il trasporto di fluidi
ISO 1167-1:2006 Resistenza alla pressione interna dei tubi termoplastici
ISO 1167-2:2006 Preparazione dei pezzi di prova per tubi
ASTM D1598 Tempo di guasto di un tubo di plastica sotto pressione interna costante
ASTM D1599 Resistenza alla pressione idraulica di breve durata

Parametri tecnici

Parametro	Specificità
Intervallo di controllo della pressione	00,40 MPa ~ 1,20 MPa
Precisione di controllo	Valore impostato ±0,02 MPa
Stazioni di prova	1-6
Superficie totale massima di sezione trasversale misurata	6200 mm2 (2 × φ63); personalizzabile
Tempo di circolazione (acqua calda/acqua fredda)	600-1800
Orario alternato di acqua calda/acqua fredda	≤ 60 s
Numero di cicli	da 0 a 100,000
Lunghezza massima della sezione rettilinea del tubo	3700 mm

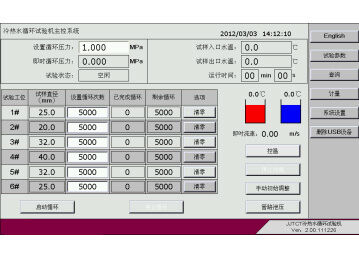

Modalità di visualizzazione	Display touch screen
Metodo di controllo	Controllo PLC
Velocità di flusso	> 0,9 m/s
Qualità dell'acqua	Acqua pura, acqua deionizzata o acqua ammorbidita
Pressione di approvvigionamento idrico automatico	> 0,05 MPa
Errore di lettura dell' display di temperatura	± 0,2°C
Differenze di temperatura (ingresso/uscita)	< 2°C
Intervallo di temperatura del serbatoio dell'acqua fredda	20°C a temperatura ambiente
Intervallo di temperatura del serbatoio dell'acqua calda	Temperatura ambiente a 95°C
Fonte di alimentazione	380V AC, 50Hz, 25kW
Dimensioni di contorno	5200 mm × 3200 mm × 2100 mm
Dimensioni dell'impianto	6000 mm × 4000 mm × 3000 mm
Peso totale	3210 kg

Configurazioni dei componenti principali

Componente	Quantità
Calcolatori industriali a touchscreen	1 unità
Cisterna di stoccaggio dell'acqua fredda	1 unità
Serbatoio dell'acqua calda	1 unità
Camera di prova	1 set
Dispositivo di precarico	6 serie
Pompa centrifuga di tipo multistadio	1 set
Valvola elettronica pneumatica	4
Pompa in linea	1 set
Armature (di varie dimensioni)	Sette multiple
