Apparecchiature per prove su tubi per facilitare le prove del ciclo di pressione e temperatura a lungo termine su sistemi di tubi e raccordi in plastica

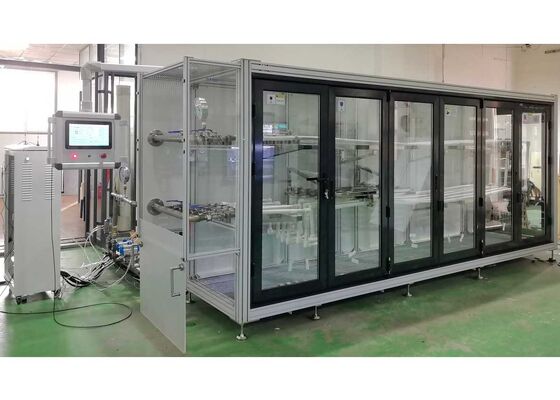

Grande immagine : Apparecchiature per prove su tubi per facilitare le prove del ciclo di pressione e temperatura a lungo termine su sistemi di tubi e raccordi in plastica

Dettagli:

Luogo di origine:	Pechino, Cina
Marca:	JINHAIHU
Certificazione:	ISO9001, CE
Numero di modello:	CHW-63M

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 insieme
Imballaggi particolari:	Casse di legno standard dell'esportazione
Tempi di consegna:	10~15 giorni lavorativi
Termini di pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacità di alimentazione:	20 set al mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Apparecchiature per prove su tubi per facilitare le prove del ciclo di pressione e temperatura a lun	Numero di cicli:	Qualsiasi numero di volte compreso tra 0 e 100.000
Omogeneità della temperatura:	±0,5℃	Velocità del flusso:	>0,9 m/s
Metodo di controllo:	Controllo PLC	Precisione del controllo della temperatura:	Impostare il valore ±0,5°c
Intervallo di controllo della temperatura:	20°c a temperatura ambiente (temperatura ambiente> 20°c)	Modalità di visualizzazione:	Visualizzazione dello schermo tattile
Evidenziare:	Apparecchiature di prova per tubi per sistemi in plastica , Apparecchiature per prove cicliche di pressione per tubi , Apparecchiature per prove di temperatura per raccordi per tubi

Apparecchiatura di prova per tubi per test ciclici di pressione e temperatura a lungo termine

Questo sistema di prova specializzato è progettato per la valutazione della durabilità di sistemi e raccordi per tubi in plastica, assemblati secondo le specifiche standard. Il sistema applica una pressione interna preimpostata esponendo i campioni a condizioni cicliche di temperatura fredda e calda per periodi di prova programmati. Al completamento dei cicli di prova, il sistema ispeziona automaticamente tubi e raccordi per difetti di perdite o rotture.

Panoramica del protocollo di prova

Questa verifica di durabilità a lungo termine richiede 5.000 cicli di circolazione di acqua calda e fredda per set di campioni, con ogni ciclo della durata di 30 minuti (15 minuti di acqua fredda seguiti da 15 minuti di acqua calda). L'apparecchiatura garantisce un funzionamento ininterrotto affidabile a lungo termine e una stabilità delle prestazioni costante. Prodotta su misura per i mercati europei secondo gli standard tecnici, questa macchina ha dimostrato zero difetti tecnici o qualitativi durante anni di funzionamento.

Configurazione del sistema

L'apparato comprende quattro moduli funzionali principali: modulo di esecuzione dello scambio di acqua fredda, modulo di esecuzione dello scambio di acqua calda, camera di prova per campioni e refrigeratore d'acqua industriale. Le caratteristiche includono un design esterno elegante, una struttura modulare, tecnologia di controllo avanzata, prestazioni operative stabili, qualità affidabile e un funzionamento semplice e intuitivo.

Caratteristiche dello strumento

Design a struttura aperta brevettato:L'acqua ad alta temperatura e alta pressione circola esclusivamente all'interno dei campioni di prova e delle tubazioni di collegamento speciali. L'apparecchiatura utilizza un design del serbatoio a pressione atmosferica con altre tubazioni di circolazione che funzionano a pressione atmosferica standard, garantendo un funzionamento affidabile a lungo termine.
Sistema di controllo a circuito chiuso completo:Impiega un sistema di controllo completamente digitale importato che fornisce una regolazione precisa a circuito chiuso della pressione interna. Regola automaticamente la pompa di circolazione principale e le valvole di controllo in base agli indicatori in tempo reale, tra cui la temperatura del fluido, la durata operativa e la velocità di flusso del tubo.
Sistema intelligente di commutazione dei cicli:Il sistema di controllo regola automaticamente lo stato operativo in base al monitoraggio in tempo reale delle temperature dell'acqua in ingresso/uscita, dei livelli del liquido nel serbatoio e degli intervalli di commutazione. Garantisce che la variazione di temperatura tra i serbatoi rimanga inferiore a 3°C per un consumo energetico ultra-basso.
Design a basso rumore operativo:Dotato di un esclusivo controller del flusso d'acqua che riduce significativamente il rumore operativo del flusso d'acqua ad alta velocità.
Sistema di refrigerazione ad alte prestazioni:Utilizza refrigeratori industriali importati con tecnologia di raffreddamento acqua-acqua per migliorare l'efficienza di refrigerazione e prolungare la durata di servizio.

Standard di conformità

GB/T 18742.2-2017 Sistemi di tubazioni in polipropilene per installazioni di acqua calda e fredda
GB/T 13663.2-2018 Sistemi di tubazioni in polietilene (PE) per l'approvvigionamento idrico
GB/T 15560-1995 Metodo di prova per resistenza a scoppio e pressione idraulica istantanea
GB/T 6111-2018 Tubi termoplastici per il trasporto di fluidi
ISO 1167-1:2006 Tubi termoplastici resistenza alla pressione interna
ISO 1167-2:2006 Preparazione dei provini di tubi
ASTM D1598 Tempo di cedimento di tubi in plastica sotto pressione interna costante
ASTM D1599 Resistenza alla pressione idraulica a breve termine

Parametri tecnici

Parametro	Specifiche
Intervallo di controllo della pressione	0,40 MPa ~ 1,20 MPa
Precisione di controllo	Valore impostato ±0,02 MPa
Stazioni di prova	1-6
Area totale massima della sezione trasversale misurata	6200 mm² (2 × φ63); personalizzabile
Tempo di circolazione (acqua calda/fredda)	600s a 1800s
Tempo di alternanza acqua calda/fredda	≤60s
Numero di cicli	0 a 100.000
Lunghezza massima della sezione di tubo dritto	3700 mm

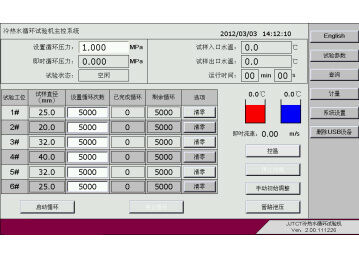

Modalità di visualizzazione	Display touchscreen
Metodo di controllo	Controllo PLC
Velocità di flusso	>0,9 m/s
Qualità dell'acqua	Acqua pura, acqua deionizzata o acqua addolcita
Pressione automatica di alimentazione dell'acqua	>0,05 MPa
Errore di lettura della visualizzazione della temperatura	±0,2°C
Differenza di temperatura (ingresso/uscita)	<2°C
Intervallo di temperatura del serbatoio dell'acqua fredda	20°C a temperatura ambiente
Intervallo di temperatura del serbatoio dell'acqua calda	Temperatura ambiente a 95°C
Alimentazione	380V AC, 50Hz, 25kW
Dimensioni esterne	5200 mm × 3200 mm × 2100 mm
Dimensioni di installazione	6000 mm × 4000 mm × 3000 mm
Peso totale	3210 kg

Configurazioni dei componenti principali

Componente	Quantità
Computer industriale con touchscreen	1 unità
Serbatoio di stoccaggio acqua fredda	1 unità
Serbatoio acqua calda	1 unità
Camera di prova	1 set
Dispositivo di precarico	6 set
Pompa centrifuga multistadio	1 set
Valvola a solenoide pneumatica	4
Pompa in linea	1 set
Attacchi (varie dimensioni)	Molteplici set
