Apparecchiature di prova per tubi per test di ciclo a lungo termine di pressione e temperatura su sistemi di tubi in plastica con controllo PLC

Macchina di prova per la circolazione di acqua calda e fredda serie CHW

Questo sistema di prova specializzato valuta le prestazioni dei sistemi e dei raccordi per tubi in plastica secondo rigorose specifiche standard. L'apparecchiatura applica una pressione interna predefinita ai campioni di tubo sottoponendoli a cicli alternati di temperatura fredda e calda per una durata di prova predeterminata. Dopo aver completato i cicli di prova richiesti, il sistema verifica se i tubi e i raccordi testati presentano difetti di perdite o rotture.

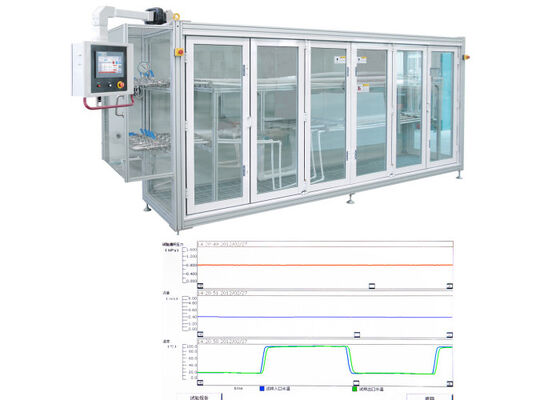

Componenti del sistema: L'apparecchio è composto da quattro componenti funzionali principali: modulo di esecuzione dello scambio di acqua fredda, modulo di esecuzione dello scambio di acqua calda, camera di prova del campione e refrigeratore industriale. Presenta un design elegante, un'architettura strutturale modulare, tecnologia di controllo all'avanguardia, prestazioni operative stabili, qualità affidabile e un funzionamento intuitivo e facile da usare.

• Design strutturale aperto brevettato: L'acqua ad alta temperatura e alta pressione circola solo all'interno dei campioni di prova e dei tubi di collegamento dedicati. L'apparecchiatura utilizza un design di contenitore a pressione atmosferica con tutti gli altri tubi di circolazione che operano a pressione atmosferica normale. I componenti principali, inclusi i corpi valvola e i sensori, funzionano in condizioni di pressione normale, garantendo un funzionamento affidabile a lungo termine. Questo design innovativo è stato concesso un brevetto tecnico ufficiale.
• Architettura di controllo a ciclo chiuso completo: L'apparecchio utilizza un sistema di controllo completamente digitale importato che offre una regolazione precisa a ciclo chiuso della pressione interna per l'intero sistema di tubi di prova. Il sistema di controllo regola automaticamente la pompa di circolazione principale e le valvole di controllo in base a parametri in tempo reale tra cui temperatura del liquido, durata di funzionamento e portata del tubo per mantenere una pressione interna costante. Questo design elimina completamente il rischio di colpi d'ariete durante la rapida commutazione alternata tra flussi di acqua calda e fredda, con prestazioni complessive superiori ai requisiti degli standard nazionali.
• Meccanismo intelligente di commutazione del ciclo: Il sistema di controllo regola automaticamente lo stato operativo in base ai dati di monitoraggio in tempo reale, tra cui temperature dell'acqua in ingresso e in uscita, livelli dei liquidi dei serbatoi di acqua fredda e calda e durata della commutazione tra modalità fredda e calda. Gestisce in modo intelligente le valvole di ritorno per garantire una corretta gestione del flusso d'acqua, con una fluttuazione di temperatura tra i serbatoi rigorosamente controllata al di sotto di 3°C, ottenendo un consumo energetico estremamente basso durante il funzionamento a lungo termine.
• Ottimizzazione del funzionamento a basso rumore: Il tubo di prova è dotato di un controller di flusso d'acqua proprietario che riduce significativamente il rumore operativo causato dall'erosione del flusso d'acqua ad alta velocità.
• Sistema di refrigerazione ad alta efficienza: Il sistema utilizza refrigeratori industriali importati come sorgente di freddo a bassa temperatura, applicando la tecnologia di raffreddamento acqua-acqua per aumentare l'efficienza di refrigerazione e garantire un funzionamento ottimale del compressore. Questo design migliora l'efficienza di raffreddamento complessiva e prolunga significativamente la durata di servizio del refrigeratore industriale.
