Cappucci di fine di tubi in plastica resistenti ad alta pressione

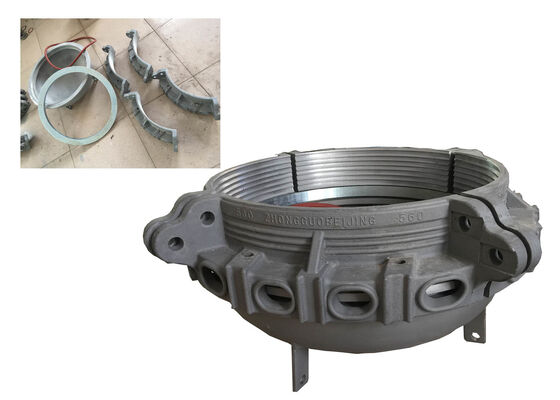

Cappucci di fine di tubi di plastica resistenti all'alta pressione ideali per sigillare i tubi di plastica durante le prove idrostatiche e di scoppio.
Visualizzazione del prodotto
DN560 mm, disponibile in acciaio inossidabile (SS) o in acciaio al carbonio,è appositamente progettato e fabbricato con precisione per fornire una tenuta affidabile per campioni di tubi di plastica e compositi durante le prove di prestazioni criticheÈ particolarmente compatibile con tubi HDPE, PE, PVC, PP-R, ABS e compositi, facilitando la sigillatura impermeabile per i test idrostatici, i test di scoppio, i test di pressione negativa,e altre relative valutazioni delle prestazioni dei tubi.
Caratteristiche strutturali
L'apparecchiatura strutturale fusa di tipo A presenta un design senza barre (senza barre di legame intermedie) e una resistenza eccezionale alle alte pressioni,rendendolo adatto a scenari rigorosi di prova di tubi che comportano carichi a pressione estrema.
La configurazione dei suoi componenti comprende una base semicircolare, un anello O in gomma di silicone, un anello di supporto, un blocco di fissaggio, bulloni di fissaggio, bulloni di compressione,e una valvola di ventilazione, tutte progettate per funzionare in sinergia per una sigillatura affidabile e una stabilità strutturale durante le prove.
Dimensioni disponibili
I diametri dei tubi applicabili coprono Ø10 mm, Ø12 mm, Ø16 mm, Ø25 mm, Ø32 mm, Ø40 mm, Ø50 mm, Ø63 mm, Ø75 mm, Ø90 mm, Ø110 mm, Ø125 mm, Ø140 mm, Ø160 mm, Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm,Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm, Ø560 mm, Ø630 mm, Ø710 mm, Ø800 mm, Ø900 mm, Ø1000 mm, Ø1100 mm, Ø1200 mm, Ø1400 mm, Ø1600 mm, Ø1800 mm e Ø2000 mm.
Norme di conformità
Il prodotto è pienamente compatibile con gli standard britannici (BS), gli standard americani (ASTM/ASME) e altri standard internazionali di tubazioni, soddisfacendo i diversi requisiti del progetto globale.
Codice EN 921, ISO 1167 e ASTM D 1598/1599
Specifiche tecniche
| Nome del prodotto |
DN560mm SS o giunto di tenuta in acciaio al carbonio utilizzato per sigillare tubi HDPE, PE, PVC |
| Colore |
Bianco argenteo |
| Dimensione del profilo |
φ850*450 mm |
| Diametro del tubo applicabile |
φ560~φ565 mm |
| Max. pressione |
4MPA |
| Dimensione dell' anello del sigillo |
φ495*18 mm |
| Collegamento del cappuccio terminale |
M12*1.25, 1/4'', 3/8" (personalizzabile) |
| Tipo |
Tipo A |
| Imballaggio |
Legno di esportazione standard |
| Certificato |
ISO |
| Tempo di consegna |
10 giorni |
Domande frequenti
D1: Quali materiali vengono utilizzati per la fabbricazione del dispositivo per tubi e quali prestazioni di resistenza alla corrosione offre?
L'impianto del tubo è costruito in acciaio inossidabile (SS) o acciaio al carbonio di alta qualità, con tutte le superfici in contatto con il supporto dotate di un trattamento anticorrosione.Questa struttura garantisce un'eccellente resistenza all'erosione chimica e all'umidità, che lo rende adatto per l'uso a lungo termine in ambienti idrostatici, di rottura e di prova a pressione negativa che coinvolgono vari materiali per tubi.
Q2: Qual è la gamma di diametro del tubo applicabile dell'apparecchio e con quali norme internazionali è compatibile?
L'apparecchio copre un'ampia gamma di diametri da Ø10 mm a Ø2000 mm, comprese specifiche chiave quali Ø50 mm, Ø110 mm, Ø315 mm, Ø630 mm e Ø1600 mm.È pienamente compatibile con gli standard internazionali, compresi gli standard britannici (BS), American Standards (ASTM/ASME) e serie ISO, adattandosi perfettamente ai requisiti globali di produzione e prova dei tubi.
Q3: Qual è la capacità massima di pressione del dispositivo di tubo e può soddisfare le esigenze di prova ad alta pressione?
Il dispositivo ha una capacità massima di pressione fino a 16 MPa (160 bar),che soddisfa pienamente i requisiti di pressione di prova idrostatica e di prova di scoppio per la maggior parte dei tubi di plastica industriale (HDPE)Il suo design strutturale senza barre migliora la stabilità della resistenza alla pressione, evitando perdite o deformazioni in condizioni di pressione estrema.
D4: Quale meccanismo di tenuta adotta l'apparecchio e come garantisce le prestazioni a tenuta stagna durante le prove?
L'apparecchio utilizza un sistema di tenuta con anello O in gomma di silicone combinato con un anello di seguito e un blocco di fissaggio.mentre il blocco di fissaggio e i bulloni di compressione raggiungono una pressione uniformeQuesta struttura di tenuta a più strati garantisce zero perdite durante le prove, anche a pressione costante prolungata.
D5: Quali caratteristiche strutturali ha l'apparecchio per semplificare l'installazione e migliorare l'efficienza delle prove?
L'apparecchio adotta un disegno strutturale di tipo A fuso senza barre di legame intermedie, con una struttura compatta e leggera.È dotato di bulloni di fissaggio e di bulloni di compressione standardizzati per un rapido montaggio e smontaggio, riducendo il tempo di fissaggio del tubo del 30% rispetto agli apparecchi tradizionaliLa struttura semicircolare della base garantisce inoltre il posizionamento stabile del campione di tubo durante la prova.
D6: L'apparecchio è compatibile con diversi tipi di materiali per tubi e scenari di prova?
Sì, il dispositivo è universalmente compatibile con tubi di plastica (HDPE, PE, PVC, PP-R, ABS), tubi compositi e tubi in polietilene rinforzati in acciaio.È adatto a più scenari di prova, compresa la prova di pressione idrostatica, prova di resistenza alla rottura, prova di tenuta alla pressione negativa e prova di resistenza alla pressione a breve termine, che funge da accessorio versatile per le apparecchiature di prova dei tubi.
