Apparecchiatura di prova con maglio a caduta
L'apparecchiatura di prova con maglio a caduta industriale è progettata per test di impatto di precisione su tubi in plastica, lamiere e prodotti finiti. Questo sistema avanzato valuta le proprietà di resistenza all'impatto dei materiali, fornendo dati affidabili per la valutazione delle prestazioni e la verifica della qualità.
Descrizione del prodotto
L'apparecchiatura è dotata di un sistema di controllo digitale avanzato che consente l'impostazione automatica dei parametri, la calibrazione automatica dello zero e sequenze completamente automatizzate di sollevamento e caduta del maglio. Il sofisticato meccanismo di controllo impedisce efficacemente gli impatti secondari, garantendo accuratezza, coerenza e ripetibilità dei risultati di prova.
Struttura e principio di funzionamento

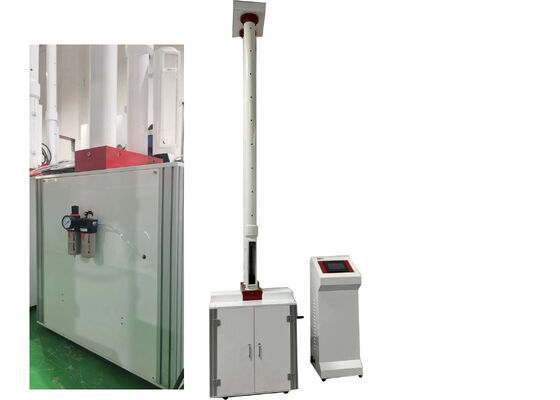

La macchina di prova è composta da un banco di lavoro, un meccanismo di prevenzione degli impatti secondari, un tubo di supporto, un tubo guida, un corpo del maglio, un fissaggio a V, un meccanismo di caduta automatica del maglio, un riduttore, una scatola di controllo elettrica e un telaio di supporto.
- Un fissaggio per il maglio è montato all'interno del tubo guida, con il corpo del maglio sollevato da un gruppo motore e riduttore con ingranaggi
- Una volta sollevato all'altezza di prova prestabilita, l'attivazione del grilletto di caduta rilascia il corpo del maglio per una caduta libera all'interno del tubo guida
- L'energia d'impatto viene calcolata in base al peso del maglio e all'altezza di impatto prestabilita
- Il controllo integrato con sensore fotoelettrico attiva il meccanismo di prevenzione degli impatti secondari
- I fissaggi a V con regolazione manuale tramite volantino consentono un posizionamento preciso del campione
Caratteristiche principali
Protezione di sicurezza a tre livelli
- Livello 1: Protezione di sicurezza per la porta della camera del campione
- Livello 2: Protezione di sicurezza per la porta della finestra di osservazione
- Livello 3: Protezione della posizione limite superiore e inferiore
Prestazioni di sollevamento ad alta velocità
Dotato di un motore passo-passo ad alta coppia che raggiunge una velocità di sollevamento di 250 mm/s, accelerando da 0 a 2 metri in soli 8 secondi per una maggiore efficienza di prova.
Sistema intelligente di arresto del maglio
L'algoritmo di controllo della velocità a più stadi garantisce una decelerazione fluida e un posizionamento preciso con deviazione posizionale zero.
Design ottimizzato del tubo guida
La modellazione parametrica 3D con fori di scarico riduce al minimo la resistenza del vento durante la caduta del maglio, mentre la struttura rinforzata dell'anello del tubo previene danni e deformazioni.
Presa e rilascio pneumatici
Il cilindro doppio a lunga corsa da 300 N con faccia del maglio in piastra tendine di cuoio garantisce una trasmissione stabile della forza d'impatto ed elimina i problemi elettrici.
Assemblaggio modulare integrato
Assemblaggio standardizzato con profilo in lega di alluminio con touchscreen da 7 pollici e PLC Delta per una facile manutenzione e trasporto.
Componenti di alta qualità
I componenti principali includono cilindri Adker, touchscreen Delta, PLC Delta e alimentatori Taiwan Mingwei con misure di sicurezza complete.
Alto livello di automazione
Automazione completa durante tutto il processo di prova, inclusa la calibrazione del punto zero, il sollevamento e il rilascio del maglio e la registrazione dei dati.
Parametri tecnici
| Proprietà |
Valore |
| Display |
LCD |
| Nome del prodotto |
Apparecchiatura di prova con maglio a caduta industriale per test accurati |
| Energia massima |
300J |
| Peso massimo di caduta |
15kg |
| Tipo di test |
Test di caduta del peso |
| Altezza massima |
2000mm±2mm |
| Precisione |
±0.5% |
| Dimensioni |
725*715*3640mm |
| Metodo di prova |
Metodo-A: Metodo di passaggio; Metodo-B: Metodo a gradiente |
| Alimentazione |
AC220V/50Hz |
Supporto e servizi
Forniamo un supporto tecnico completo e servizi post-vendita specificamente personalizzati per la nostra apparecchiatura di prova con maglio a caduta. Il nostro team di ingegneri esperti e tecnici certificati fornisce assistenza professionale che copre l'installazione in loco, la manutenzione ordinaria, la rapida risoluzione dei problemi, la calibrazione di precisione e soluzioni personalizzate per requisiti di test unici.
Il nostro team di professionisti è disponibile 24 ore su 24, 7 giorni su 7, per rispondere a qualsiasi domanda o problema tecnico che si possa incontrare.
Per ulteriori dettagli sul nostro ambito di servizi e sulle procedure di supporto, non esitate a contattarci a vostra convenienza.
Imballaggio e spedizione
L'apparecchiatura di prova con maglio a caduta è imballata in robuste casse di legno di grado export contenenti l'unità di apparecchiatura di prova, un manuale dettagliato di funzionamento e manutenzione e tutti i pezzi di ricambio e gli accessori in dotazione. Ogni cassa è etichettata in modo prominente con il nome dell'apparecchiatura, il numero del modello e il numero di serie univoco.
La spedizione include la documentazione doganale e logistica completa. I costi di spedizione sono calcolati in base alla destinazione di consegna e alla modalità di spedizione selezionata (trasporto aereo, trasporto marittimo).
Domande frequenti
-
D: Cos'è un'apparecchiatura di prova con maglio a caduta?
R: L'apparecchiatura di prova con maglio a caduta è uno strumento professionale per test di impatto progettato e prodotto da JHH a Pechino, Cina, dedicato alla misurazione delle prestazioni di resistenza all'impatto di vari materiali e prodotti.
-
D: Qual è lo scopo di un'apparecchiatura di prova con maglio a caduta?
R: Lo scopo principale è valutare la resistenza all'impatto degli oggetti testati, verificando la qualità del prodotto e garantendo la conformità agli standard di settore.
-
D: Per quali prodotti può essere utilizzata un'apparecchiatura di prova con maglio a caduta?
R: Questa apparecchiatura è progettata per test di resistenza all'impatto di tubi per l'approvvigionamento idrico in PVC-U, tubi per fognature, tubi per l'approvvigionamento idrico a bassa pressione, tubi per la trasmissione a bassa pressione, tubi in schiuma a strato centrale, tubi corrugati a doppia parete, tubi per l'approvvigionamento idrico in PE e lastre di plastica rigida.
-
D: Qual è la precisione di un'apparecchiatura di prova con maglio a caduta?
R: L'apparecchiatura vanta un'elevata precisione di misurazione di ±0.5%.
-
D: Qual è l'energia massima di prova di un'apparecchiatura di prova con maglio a caduta?
R: La capacità massima di energia di prova è di 300 joule (300J).
