Attrezzatura per prove con martello a caduta che fornisce prove di impatto a strappo sul peso di caduta per tubi e fogli di plastica rigidi secondo lo standard JB T9389

Fornitura di prove di impatto a strappo del peso di caduta per tubi e fogli di plastica rigida secondo lo standard JB T9389.

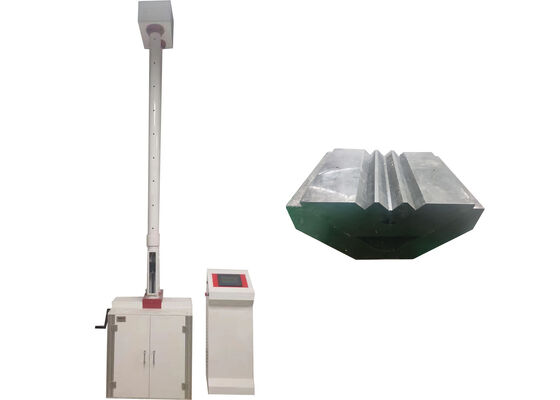

La macchina per prove di impatto del peso di caduta è progettata specificamente per valutare la resistenza agli urti esterni di una vasta gamma di tubi (compresi tubi di alimentazione dell'acqua in PVC-U, tubi per fognature, tubi di alimentazione dell'acqua a bassa pressione, tubi di trasmissione dell'acqua a bassa pressione, tubi in schiuma con strato centrale, tubi corrugati a doppia parete e tubi di alimentazione dell'acqua in PE), piastre e fogli di plastica rigidi.

Il prodotto è pienamente conforme allo standard industriale JB/T 9389 Specifiche tecniche per le macchine per prove di impatto con peso ridotto, nonché agli standard internazionali come ASTM, ISO e BS, garantendo che i risultati dei test siano accurati, affidabili e conformi ai requisiti del settore globale.

ASTM D2444, ISO4422, ISO3127, BSEN1411 e BSEN744.

• Livello 1: Protezione di sicurezza della porta della camera dei campioni
• Livello 2: protezione di sicurezza della finestra di osservazione (temporaneamente non attrezzata)
• Livello 3: protezione di sicurezza del limite superiore e inferiore

Dotata di un motore passo-passo a coppia elevata, la macchina raggiunge una velocità di sollevamento massima di 250 mm/s, consentendo un'altezza di sollevamento di 2 metri in soli 8 secondi per un'efficiente ottimizzazione del ciclo di prova.

Adottando un algoritmo di controllo della velocità a più stadi, la macchina garantisce un posizionamento fluido del martello con deviazione pari a zero, mantenendo condizioni di prova stabili per dati affidabili.

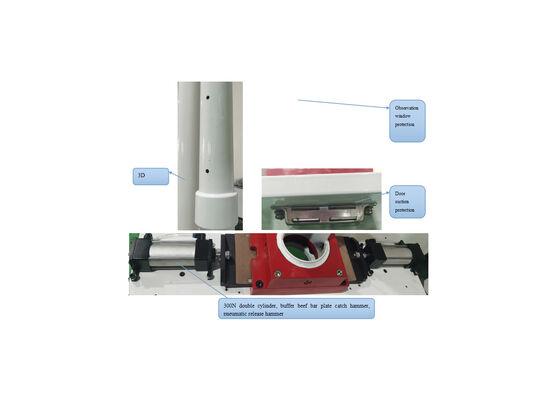

Il tubo del martello a caduta è progettato tramite modellazione 3D, integrato con fori di scarico per ridurre al minimo la resistenza dell'aria durante l'impatto. Presenta inoltre una struttura di bloccaggio del tubo del martello migliorata per evitare cedimenti strutturali e deformazioni del tubo, garantendo stabilità operativa a lungo termine.

Sostituendo i tradizionali meccanismi a martello elettromagnetico, il sistema adotta una struttura pneumatica ad alta forza, dotata di un doppio cilindro a corsa lunga da 300 N. La superficie del martello è dotata di un cuscinetto in gomma per garantire un impatto stabile e prevenire danni al campione. Il design a rilascio pneumatico elimina sostanzialmente l'affaticamento del cavo e i problemi di dispersione elettrica, mentre il meccanismo di bloccaggio automatico pneumatico garantisce un funzionamento sicuro e affidabile.

• Parte meccanica: adotta l'assemblaggio standard di profili in lega di alluminio, realizzando processi standardizzati, installazione modulare, design leggero ed elevata resistenza strutturale.
• Parte elettrica: configurata con touch screen da 7 pollici e Delta PLC, garantendo un funzionamento intuitivo e prestazioni di controllo stabili.

Tutti i componenti principali provengono da fonti internazionali per garantire affidabilità:

• Cilindro: marca Adker
• Touchscreen: marchio Delta
• PLC: marchio Delta
• Alimentazione: marchio Taiwan Mean Well

La macchina è dotata di misure di protezione di sicurezza complete, tra cui funzioni anti-perdita (elettrica/acqua), anti-cortocircuito, antistatica, anti-interferenza, anti-interruzione di corrente e anti-malfunzionamento.

Lo strumento esegue automaticamente la calibrazione del punto zero, il sollevamento e il rilascio del martello e l'esecuzione del test, semplificando il flusso di lavoro e riducendo l'intervento manuale.
