Apparecchiatura versatile per test di caduta del martello per varie applicazioni industriali
Descrizione del prodotto:
Il metodo/tester Round-Robin per la determinazione della resistenza all'impatto esterno di tubi termoplastici è una soluzione di test di precisione ampiamente riconosciuta, specificamente progettata per valutare la resistenza all'impatto esterno di tubi termoplastici, lastre di plastica e materiali non metallici. Serve come strumento fondamentale per la valutazione delle prestazioni dei materiali e la verifica della qualità dei prodotti nelle industrie correlate.
Per i tubi di plastica, il metodo/tester comprende test per una vasta gamma di prodotti, inclusi, ma non limitati a: tubi per l'approvvigionamento idrico in PVC-U, tubi per l'approvvigionamento idrico a bassa pressione, tubi con strato di schiuma centrale, tubi corrugati a doppia parete, 克拉管 (tubi Carat), tubi rinforzati con nastro d'acciaio, tubi per l'approvvigionamento idrico in PE, tubi di alimentazione MPP, tubi avvolti a parete cava e tubi di alimentazione CPVC.
Caratteristiche dello strumento:
1. Sistema di protezione di sicurezza a tre livelli
Il tester è dotato di un meccanismo di protezione a interblocco multistrato per garantire la sicurezza operativa:
- 1° Livello: Protezione a interblocco della porta del campione;
- 2° Livello: Protezione a interblocco della finestra di osservazione;
- 3° Livello: Protezione della posizione limite superiore e inferiore.
2. Prestazioni di sollevamento ad alta velocità
Alimentato da un motore passo-passo ad alta coppia, il tester raggiunge una velocità di sollevamento fino a 250 mm/sec, consentendo al martello di raggiungere i 2 metri da 0 in soli 8 secondi. Ciò riduce significativamente i cicli di test e migliora l'efficienza operativa per scenari di test ad alto rendimento.
3. Funzione di hovering intelligente
Incorpora un algoritmo di controllo della velocità multistadio per garantire una decelerazione fluida del martello e un posizionamento preciso con deviazione zero. La logica di controllo avanzata elimina lo spostamento inerziale, garantendo condizioni di test costanti e ripetibilità dei dati affidabile.

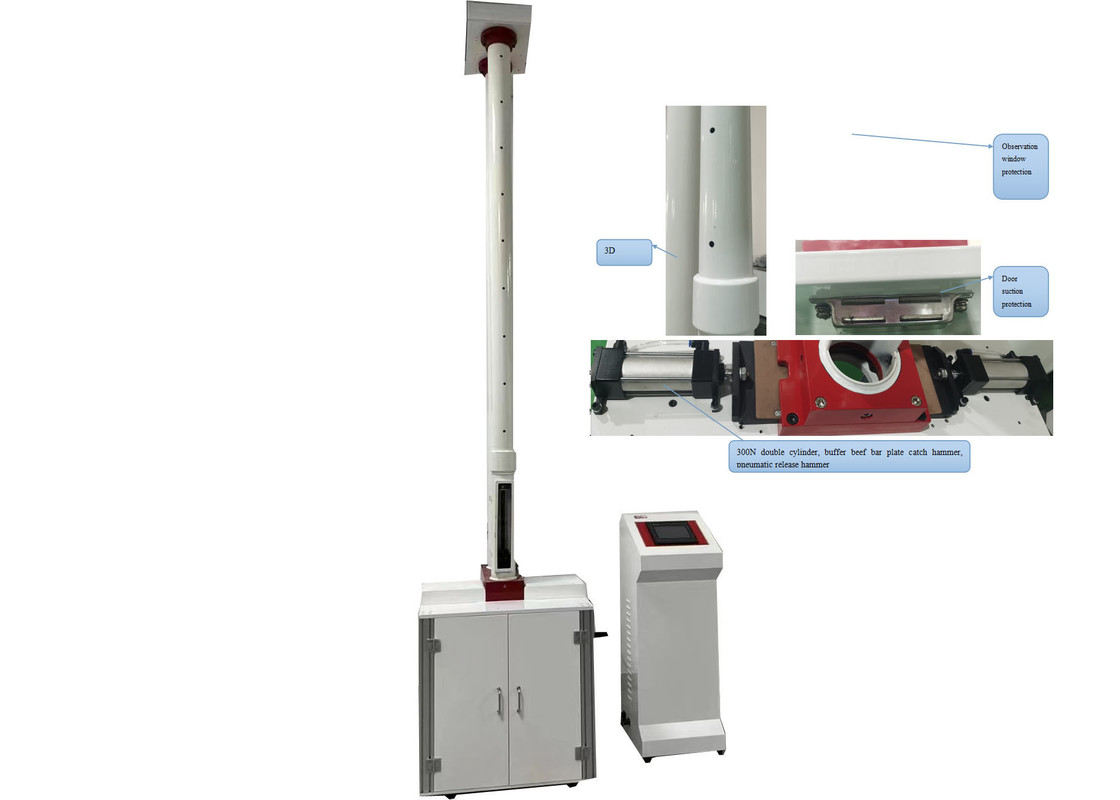

4. Tubo guida del martello a caduta modellato in 3D
Il tubo guida del martello a caduta è ottimizzato tramite modellazione 3D, integrando fori di scarico per ridurre al minimo la resistenza al vento durante la discesa del martello, garantendo una trasmissione stabile della forza d'impatto. Inoltre, viene aggiunta una struttura di rinforzo ad anello per prevenire guasti strutturali e deformazioni, migliorando l'affidabilità operativa a lungo termine in ambienti di test rigorosi.

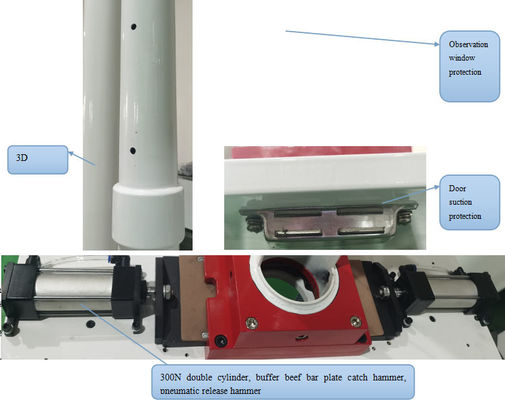

5. Meccanismo pneumatico di sollevamento e rilascio del martello
Abbandonando i tradizionali meccanismi a martello elettromagnetico, il tester adotta una configurazione pneumatica ad alta forza per prestazioni superiori:
- Dotato di un cilindro pneumatico a doppio effetto a corsa lunga da 300 N per un funzionamento potente e costante;
- Presenta una superficie del martello in piastra di gomma per garantire un impatto stabile e non dannoso sui provini;
- Il design pneumatico di sollevamento/rilascio elimina fondamentalmente problemi come la flessione dei cavi, la rottura dei fili e le perdite elettriche comuni nei sistemi elettromagnetici;
- Integra un sistema di bloccaggio automatico pneumatico, offrendo maggiore sicurezza e affidabilità operativa.
6. Design di assemblaggio integrato e modulare
-
- Struttura meccanica: Utilizza l'assemblaggio di profili in lega di alluminio standardizzati, ottenendo la standardizzazione del processo, l'installazione modulare e un design leggero ma ad alta resistenza;
- Sistema elettrico: Configurato con un touchscreen da 7 pollici e PLC Delta, garantendo un funzionamento intuitivo, prestazioni stabili e una manutenzione conveniente.
Parametri tecnici:
| Modello |
XJL-300D |
| Temperatura ambiente |
10℃-35℃ |
| Qualità del martello a caduta |
0,5 kg-5 kg, 0,125 kg/per aumento |
| Diametro del martello |
D25mm, D50, D90mm |
| Altezza della caduta |
30mm-2000mm, errore≤±2mm |
| Diametro del campione |
Φ10mm-Φ450mm |
| Deviazione del centro di impatto dal centro del dispositivo |
≤2mm |
| Supporto a V |
120° |
| Alimentazione |
220-230VAC |
| Dimensione d'ingombro |
720mm×690mm×3650mm |
| Peso netto |
300kg |
Funzioni principali:
Il Dropping Hammer Impact Tester è uno strumento di test di precisione ampiamente riconosciuto, specificamente progettato per valutare la resistenza all'impatto esterno di tubi di plastica, lastre di plastica e materiali non metallici. Serve come strumento fondamentale per la valutazione delle prestazioni dei materiali e la conformità alla qualità dei prodotti nelle industrie della plastica, dell'edilizia e della produzione.
Per i tubi di plastica, il tester comprende test completi delle prestazioni per una vasta gamma di prodotti, inclusi, ma non limitati a: tubi per l'approvvigionamento idrico in PVC-U, tubi per l'approvvigionamento idrico a bassa pressione, tubi con strato di schiuma centrale, tubi corrugati a doppia parete, tubi Carat, tubi rinforzati con nastro d'acciaio, tubi per l'approvvigionamento idrico in PE, tubi di alimentazione MPP, tubi avvolti a parete cava e tubi di alimentazione CPVC.
Definizione:
1. Tasso di impatto reale (TIR)
Il tasso di impatto reale (TIR) è definito come la percentuale di provini danneggiati dall'impatto rispetto al numero totale di provini testati quando un intero lotto di prodotti viene sottoposto a test di impatto. La sua formula di calcolo è:
TIR = (Numero totale di provini danneggiati dall'impatto / Numero totale di provini testati) × 100%
2. Danno (Definizione)
Ai fini di questo test, il danno è definito come la presenza di crepe, fessure o rotture complete del provino osservate tramite ispezione visiva dopo l'impatto. Le semplici indentazioni o scolorimenti sulla superficie del provino causati dall'impatto del martello a caduta non devono essere considerati danni.
Supporto e servizi:
Offriamo supporto tecnico completo per l'intero ciclo di vita e servizi professionali su misura per la nostra apparecchiatura per test di caduta del martello. Il nostro team di specialisti tecnici e di ingegneria certificati fornisce una guida esperta sull'installazione in loco, la manutenzione ordinaria, la risoluzione dei problemi tecnici, la calibrazione di precisione e altri servizi a valore aggiunto, garantendo che la tua apparecchiatura mantenga prestazioni costanti e conformità agli standard di test internazionali.
Per soddisfare le tue esigenze applicative specifiche, offriamo anche soluzioni tecniche personalizzate, adattando l'apparecchiatura o l'ambito del servizio per allinearci ai tuoi scenari di test specifici e agli obiettivi operativi.
FAQ:
-
Q1: Cos'è l'apparecchiatura per test di caduta del martello?
A1: L'apparecchiatura per test di caduta del martello è uno strumento di test di impatto di precisione prodotto da JHH con la sua base di produzione a Pechino, in Cina. È specificamente progettato per valutare la resistenza all'impatto di materiali e prodotti, un indicatore di prestazione essenziale per la valutazione dell'integrità strutturale.
Q2: Qual è lo scopo principale dell'apparecchiatura per test di caduta del martello?
A2: Lo scopo principale dell'apparecchiatura per test di caduta del martello è misurare accuratamente la resistenza all'impatto degli oggetti target, fornendo dati critici per supportare la verifica della qualificazione del prodotto, il controllo qualità e la garanzia di affidabilità nelle applicazioni industriali e di produzione.
Q3: Quali prodotti/materiali sono compatibili con l'apparecchiatura per test di caduta del martello?
A3: L'apparecchiatura è applicabile a una vasta gamma di tubi (inclusi, ma non limitati a tubi per l'approvvigionamento idrico in PVC-U, tubi fognari, tubi per l'approvvigionamento idrico a bassa pressione, tubi di trasmissione a bassa pressione, tubi con strato di schiuma centrale, tubi corrugati a doppia parete e tubi per l'approvvigionamento idrico in PE) ed è anche pienamente compatibile con lastre di plastica rigida.
Q4: Qual è la precisione di misurazione dell'apparecchiatura per test di caduta del martello?
A4: L'apparecchiatura per test di caduta del martello presenta un'elevata precisione di misurazione di ±0,5%, garantendo risultati di test affidabili e ripetibili che soddisfano i requisiti degli standard di test internazionali.
Q5: Qual è l'energia massima di test dell'apparecchiatura per test di caduta del martello?
A5: L'apparecchiatura offre un'energia massima di test di 300 J, coprendo i requisiti di test di impatto della maggior parte dei tubi industriali e dei prodotti in plastica rigida.
