Macchina di prova della pressione idrostatica per tubi di plastica ISO 1167 e ASTM D-1598 conformi

Macchina per prove di pressione idrostatica per tubi PP-R, PP-B, PP-A, PVC, PE, PE-X

La macchina per prove di pressione idrostatica per tubi PP-R, PP-B, PP-A, PVC, PE, PE-X è progettata in conformità con gli standard internazionali, tra cui ISO 1167 e ASTM D-1598. È destinata principalmente al collaudo di tubi in plastica e tubi compositi, inclusi PP-R, PP-B, PP-A, PVC, PE, PE-X e altri.

La macchina supporta due modalità di prova principali:

• Applicazione di una pressione idrostatica costante specificata al tubo e mantenimento per una durata predefinita (in base ai requisiti del test);
• Applicazione di una pressione idraulica costante e rapida all'interno del tubo per indurre la rottura del provino in un breve lasso di tempo, seguita dalla misurazione della pressione massima e dal successivo calcolo della sollecitazione anulare.

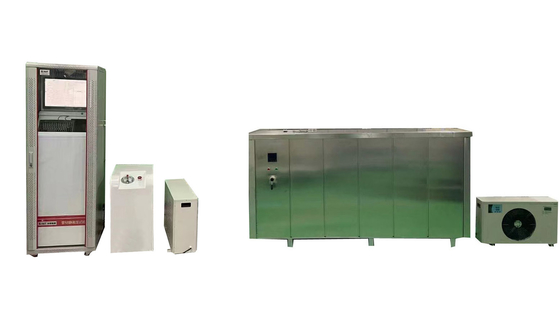

• Sistema di controllo della pressione (Unità principale);
• Sistema di alimentazione della pressione (Sorgente di pressione);
• Serbatoio di prova e sistema di controllo della temperatura;
• Chiusure finali: φ20~110mm (personalizzabili in base alle esigenze del cliente);
• Sistema di refrigerazione (opzionale in base alle esigenze del cliente)

Caratteristiche del telaio principale

• Adotta una modalità controllata da computer, con elevata intelligenza. Consente il monitoraggio in tempo reale, registra automaticamente la pressione e il tempo e offre un funzionamento intuitivo con elevata affidabilità.
• Supporta il funzionamento continuo per garantire il completamento dei test a ciclo completo; ogni sottostazione indipendente è progettata per facilitare il funzionamento e la manutenzione.
• I componenti chiave della macchina di prova utilizzano parti di marca importate, offrendo maggiore stabilità e affidabilità.
• I test possono essere eseguiti tramite software per PC o manualmente tramite il pannello di controllo dell'unità principale, offrendo opzioni di funzionamento flessibili.
• Le curve pressione-tempo sono disponibili per la visualizzazione dei dati; il monitoraggio del valore di pressione in tempo reale è supportato per il monitoraggio istantaneo dello stato del test.
• I parametri di prova possono essere impostati tramite il software, consentendo il funzionamento senza supervisione fino al completamento del test, riducendo l'intervento manuale e migliorando l'efficienza.

Caratteristiche del serbatoio a temperatura costante

• Il serbatoio a temperatura costante è costituito dal corpo del serbatoio, dalla pompa di circolazione importata, dall'unità di riscaldamento e dal sistema di mantenimento della temperatura.
• Il corpo del serbatoio comprende un telaio strutturale, una base, un rivestimento interno in acciaio inossidabile 304# e un rivestimento esterno in acciaio inossidabile o lega di alluminio, garantendo durata strutturale e resistenza alla corrosione.
• Viene adottato un isolamento in schiuma di poliuretano rigido spesso, che mantiene efficacemente la stabilità della temperatura e offre un'eccellente efficienza energetica, riducendo il consumo energetico non necessario durante il funzionamento.
• Il coperchio del serbatoio a temperatura costante può essere dotato di un meccanismo automatico di sollevamento e chiusura, fornendo prestazioni affidabili e praticità operativa per i flussi di lavoro di test quotidiani.

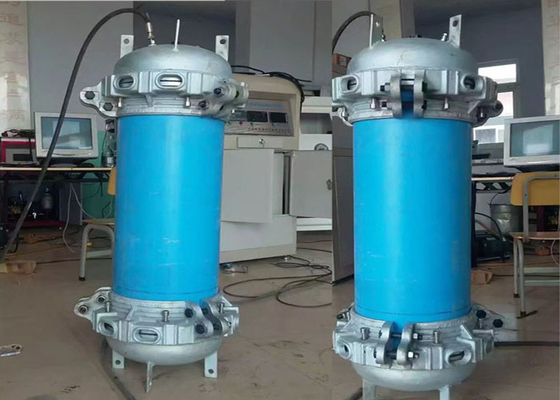

Tappi terminali

• Materiale: acciaio inossidabile 304# o acciaio al carbonio
• Adotta un processo di fusione di precisione, con un aspetto elegante e raffinato.
• Include componenti completamente assemblati come bulloni, O-ring e valvole di sfiato: non è richiesto alcun assemblaggio aggiuntivo in loco.
• Tutte le parti sono facili da installare, garantendo una tenuta affidabile senza perdite. Il design privilegia la praticità per l'utente per un funzionamento semplificato.

Sistema di refrigerazione

• Intervallo di temperatura: 15-40°C
• Alimentazione: monofase 220 V, 2,2 kW
