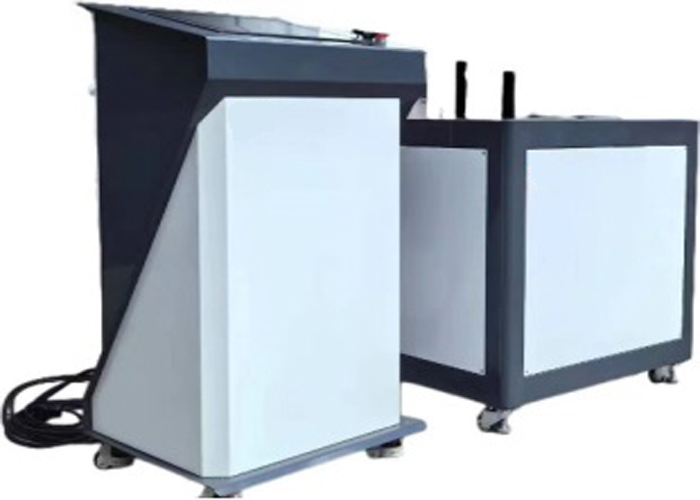

Test di precisione di scoppio di tubi con la macchina di prova della pressione idrostatica XGJ-25M
| Attributo |
Valore |
| Nome del prodotto |
Test di precisione di scoppio di tubi con la macchina di prova della pressione idrostatica XGJ-25M |
| Distanza di prova |
0-10MPA |
| Accuratezza |
-1%~+2% |
| Intervallo di temperatura di prova |
15 ~ 95°C |

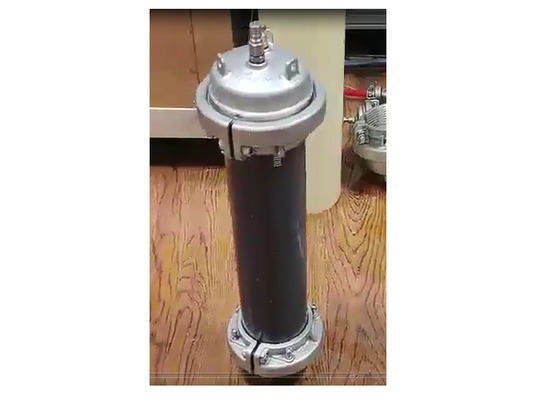

| Cappucci di fine |
Φ8-1800 mm |
| Visualizzazione |
LCD |
| Curva di prova |
Tempo di pressione e temperatura di pressione |
| Protezione della sicurezza |
Sopra pressione/sopra temperatura |
| Modalità di prova |
Automazione |
| Medio di prova |
Acqua |
| Supporto personalizzato |
Produttori OEM |
| Certificato |
CE, ISO |
Visualizzazione
Questo strumento è utilizzato principalmente per la prova di tubi metallici, tubi termoplastici, tubi compositi termoplastici rinforzati, condotte idrauliche, componenti idraulici, bombole di gas, recipienti a pressione,tubi a pressione e contenitori per l'industria aerospaziale, ingegneria dei tubi idraulici e dei tubi per l'automobile, specificamente per le prove di resistenza ad altissime pressioni.È applicabile anche alla prova idraulica istantanea di scoppio di condotte e contenitori ad alta pressione.
In quanto strumento di prova critico, è indispensabile per i produttori, gli istituti di ricerca e le autorità di controllo della qualità.
Norme di attuazione
L'applicazione del presente regolamento è subordinata all'applicazione delle disposizioni del regolamento (CE) n. 1907/2006 del Parlamento europeo e del Consiglio, che stabilisce le norme in materia di protezione dell'ambiente.7-2016 e altri requisiti delle norme.
Caratteristiche del prodotto
- Il sistema adotta una pompa a piombo + controllo del convertitore di frequenza per consentire la regolazione dell'alta pressione.garantire che il processo di pressurizzazione per campioni con un diametro del tubo di φ400 mm e una lunghezza massima di 1000 mm possa essere completato entro 60 ~ 70 secondi.
- Il sistema host utilizza un'architettura di controllo centralizzata basata su PC incorporati.che ricevono istruzioni di controllo dal PC incorporato, eseguire la regolazione della pressione, l'elaborazione logica e la raccolta dei dati.
- L'esclusivo sistema di controllo della pressione formula automaticamente protocolli e algoritmi di aumento della pressione, garantendo un rapido aumento della pressione, una pressione costante stabile, una forte capacità di espansione,e un tasso di successo del 100%.
- L'acquisizione e il controllo della pressione di alta precisione sono ottenuti attraverso l'adozione di un sistema di conversione di frequenza vettoriale e di sensori di pressione di alta precisione.
- Grazie alla sua facilità d'uso e al suo comodo funzionamento, lo strumento è dotato di una funzione automatica di sollievo della pressione (un solo pulsante è necessario per rilasciare la pressione).
Parametri tecnici
| Stazione di prova |
1 canale, ultra-alta tensione |
| Pressione massima di prova |
25MPa |
| Errore massimo |
± 1% |
| Dimensione del campione |
Diametro interno Φ20 mm~400 mm, L1000 mm o specificato dal cliente |
| Tempo di esplosione |
60 - 70 anni di soffiatura istantanea (l'espansione del campione è inferiore a 15L/min) |
| Medio di prova |
acqua |
| Potenza |
20 kW |
Configurazione del prodotto
- Sistema di controllo integrato per microcomputer: 1 unità per modulo
- Computer di controllo industriale incorporato: 1 set
- Sistema di controllo della pressione: 1 set
- Pompa ad alta pressione (marca: Bortolini): 25MPa, portata 15L/min, 1 unità
- Trasmettitore di pressione: 1 unità (Origine: USA, Marca: GEMS)
- Software di gestione dei dati per PC: 1 set
- Tubi ad alta pressione: 2 pezzi
- Accessori e documentazione: 1 set
Prova di sicurezza dell'alta pressione
Durante le prove di soffiatura ad altissima pressione, i campioni di prova devono essere collocati in una fossa sicura o in una camera media a temperatura controllata dotata di dispositivi di sicurezza a prova di esplosione.in modo da garantire la sicurezza operativa.
Nota: durante la prova di tubi di diametro φ315 mm a una pressione di 20 MPa, eventuali danni alle estremità dei tubi o ad altri componenti possono comportare gravi rischi.
Domande frequenti
Q1: Qual è lo scopo della macchina di prova idrostatica (macchina di prova di pressione idrostatica per tubi di plastica)?
A1: La macchina di prova idrostatica è progettata per testare la resistenza idrostatica e la resistenza alla rottura dei tubi di plastica.
Q2: quali tipi di componenti e materiali può testare la macchina di prova della pressione idrostatica?
A2: La macchina di prova della pressione idrostatica è in grado di testare tubi di plastica e tubi compositi (ad esempio, PP-R, PP-B, PP-A, PVC, PE, PE-X, ecc.).
Q3: Qual è la precisione della macchina di prova della pressione idrostatica?
A3: La macchina di prova della pressione idrostatica ha una precisione inferiore allo 0,1% della lettura a scala completa.
Q4: Qual è la pressione massima che la macchina di prova della pressione idrostatica può gestire per le prove?
A4: La macchina di prova della pressione idrostatica supporta la prova della pressione fino a 10 MPa (100 bar, 1450 psi).
