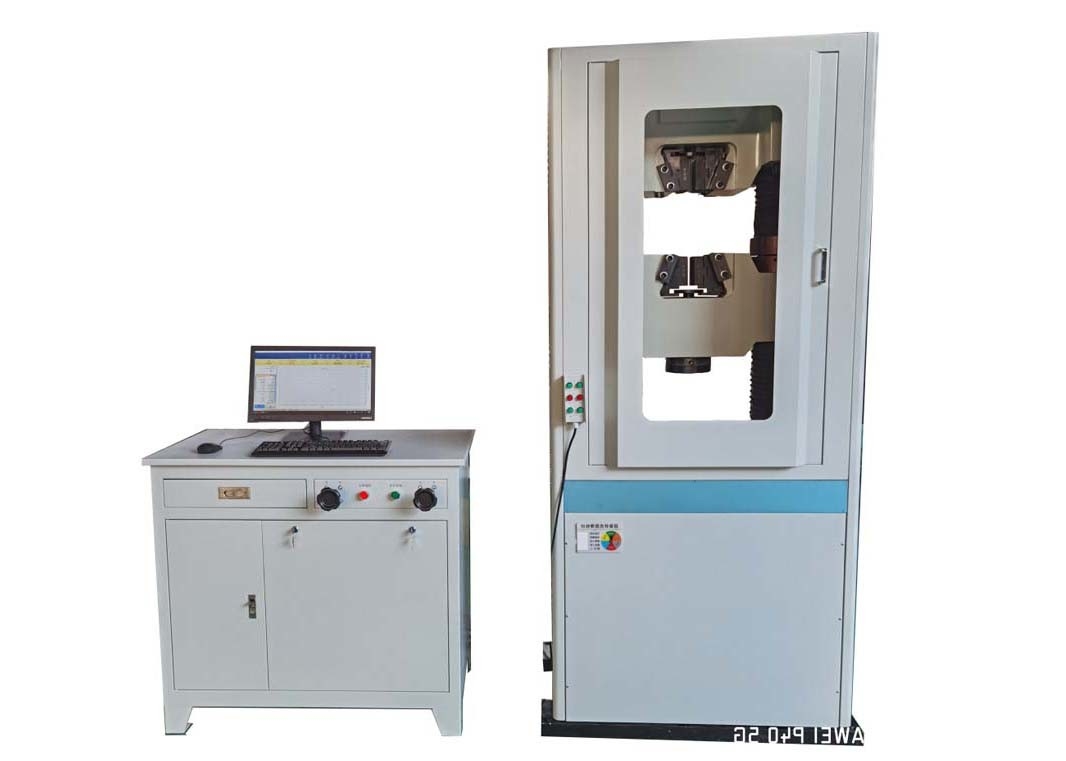

Macchina di prova universale elettro-idraulica servo per acciaio pretensato ((Controllato da microcomputer)
Principio di funzionamento:
L'ospite adotta una struttura a sei colonne con quattro colonne e due viti, con la trave superiore e la trave inferiore che formano lo spazio di allungamento,e la trave inferiore e il banco di lavoro che formano lo spazio di compressione. composto da un regolatore elettrico, servo valvola, sensore di carico, sensore di spostamento, estensometro e computer,forma un sistema di controllo servo a circuito chiuso che può controllare automaticamente e con precisione il processo di prova e misurare automaticamente i parametri di prova come la forza di prova, spostamento, deformazione, ecc.
Prezzo vantaggio:
Aumentiamo i nostri sforzi di ricerca e sviluppo, costruiamo un centro di elaborazione, produciamo le parti principali in modo indipendente, così possiamo ridurre i costi di collegamento con la stessa qualità.I nostri prodotti di buona qualità potrebbero risparmiare molto di più rispetto ad altri prodotti a basso prezzo ma di cattiva qualità. riducendo il tasso di guasto della macchina per ridurre i costi di manutenzione del cliente, ma anche migliorare l'efficienza della macchina, questo prezzo con alta qualità potrebbe dare ai clienti benefici reali.
Caratteristiche:
Misurazione ad alta precisione:
Dotato di sensori di carico ad alta precisione, sensori di spostamento e estensometri, ecc., può misurare con precisione parametri come forza, spostamento e deformazione durante il processo di prova.L'accuratezza del valore di forza è in genere intorno a ±00,5%.
modalità di controllo multiple:
Offre varie modalità di controllo tra cui controllo della forza, controllo della deformazione e controllo dello spostamento.può passare senza intoppi tra diverse modalità di controllo secondo il programma impostato.
Ampia gamma di velocità:
Può ottenere una regolazione della velocità senza passaggio da velocità molto basse a velocità relativamente elevate, soddisfacendo i requisiti di velocità di carico di diversi materiali e prove..
Controllo automatico e elaborazione dei dati
Il processo di prova è controllato automaticamente tramite un software informatico in grado di raccogliere, registrare e elaborare automaticamente i dati di prova.Può calcolare automaticamente i risultati dei test come la specificata forza di allungamento non proporzionale, resistenza alla trazione, modulo di elasticità e allungamento, e può visualizzare la curva di prova in tempo reale e stampare il rapporto di prova.
Prova multifunzionale:

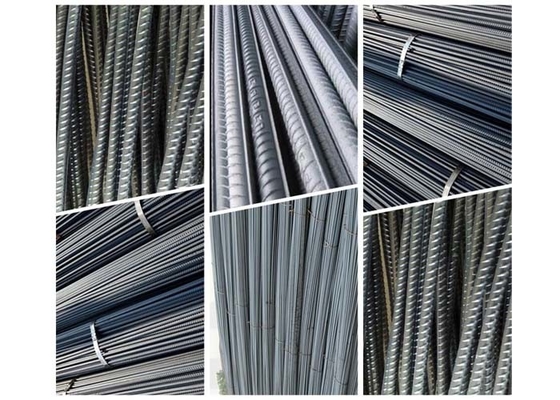

Può essere utilizzato non solo per prove di trazione di acciaio in cemento pretensione, ma anche per completare varie prove di proprietà meccaniche come compressione, piegatura e taglio di altri metalli, non metalli,e componenti sostituendo apparecchiature e altri strumenti ausiliari.
Sistema software:
Il software di test opera su una piattaforma basata su Windows, con un'architettura modulare programmabile che supporta l'integrazione senza soluzione di continuità di diverse modalità di controllo.
Controllo della forza a velocità costante (CRFC)
Controllo dello spostamento a tasso costante (CRDC)
Modalità di mantenimento della forza (FH)
Disposizione in modalità di tenuta (DH)
Questa flessibilità consente agli utenti di configurare sequenze di prova personalizzate che rispettino gli standard internazionali (ISO, ASTM, GB/T) pur accogliendo metodologie non standard.Il software utilizza un sistema di controllo servo a circuito chiuso in cui il computer invia segnali proporzionali alla valvola servo, modulazione del flusso e della direzione per ottenere un'azione idraulica precisa.
Visualizzazione dei dati in tempo reale con sovrapposizione multi-curva
Calcolo automatizzato dei parametri (forza di resa, modulo, allungamento)
Gestione completa dei dati tramite archivio crittografato
Generazione dinamica di report con modelli personalizzabili
La sicurezza del sistema è assicurata attraverso il controllo dell'accesso basato sui ruoli (RBAC), distinguendo tra operatori (funzioni di base), tecnici (adattamenti dei parametri) ed esperti (configurazione del sistema).Questa struttura gerarchica garantisce sia la flessibilità operativa che l'integrità dei dati.
Norme:
ISO 6892, ISO 6934 BS4449, ASTM C39, ISO75001, ASTM A370, ASTM E4, ASTM E8 e norme BSEN.
Principali parametri tecnici:
| Modello |
WAW-600G |
| Struttura |
4 colonne e 2 viti |
|
Modulo di controllo
|
Controllo manuale del processo di carico, gestione automatica dei dati da parte del computer |
| Max.carico (kN) |
600 kN |
| Precisione del carico |
≤ ± 0,5% |
| Distanza di carico |
2%-100%FS |
| Intervallo di controllo dello stress isokinetico |
2-60 (N/mm2•S-1) |
| Errore del tasso di stress |
≤ ± 0,5% |
| Risoluzione del carico |
1/600000 |
| Intervallo di misura della deformazione |
2% ∼100% FS |
| Precisione di deformazione |
≤ ± 0,5% |
| Risoluzione dello spostamento (mm) |
0.01 |
| Errore di spostamento |
≤ ± 0,5% |
| Max.colpo del pistone ((mm) |
250 |
| Velocità massima di movimento del pistone |
0.5-100 mm/min Regolazione manuale |
| Velocità di sollevamento della testa trasversale |
300 mm/min |
| Max. spazio di prova di tensione |
700 mm (può essere personalizzato) |
| Spazio di prova di compressione massimo |
600 mm (può essere personalizzato) |
| Metodo di fissaggio |
Clampe idrauliche |
| Intervallo di fissaggio del campione rotondo (mm) |
φ13-φ40 mm ((13-26,26-40) |
| Intervallo di fissaggio del campione piatto (mm) |
0-15,15-30 mm |
| Larghezza di fissaggio del campione piatto ((mm) |
80 |
| Dimensione della piastra di compressione (mm) |
200*200 |
| Distanza di piegatura del rullo ((mm) |
450 |
| Larghezza dei rulli di piegatura (mm) |
120 |
| Fornitore di alimentazione |
3-fase, AC380V, 50Hz (può essere personalizzato) |
| Peso e dimensioni |
2100KG,960mm*750*2270mm |
Imballaggio e trasporto:
Domande frequenti:
D. La sua azienda è commerciale o industriale?
A: Fabbrica + commercio (integrazione), 18 anni di esperienza nel campo degli strumenti di prova, 14 anni di esperienza nell'esportazione.
Q2. Come scegliere i prodotti più adatti?
R: Il nostro esperto professionale vi darà il miglior suggerimento purché ci diciate che tipo di prova avete bisogno di fare e le specifiche richieste
Q3. Qual e' il termine dell'intero periodo?
A: la maggior parte del tempo, abbiamo stock in fabbrica. se non c'è stock, normalmente, il tempo di consegna è 15-20 giorni lavorativi dopo la ricezione del deposito
Se avete un bisogno urgente, possiamo prendere in considerazione di organizzare qualcosa di speciale per voi.
Q4.Accettate il servizio di personalizzazione?
A: Sì, naturalmente, non possiamo solo offrire macchine standard, ma anche macchine personalizzate secondo la vostra richiesta.
Non esitate a dirci le vostre esigenze faremo del nostro meglio per soddisfare le vostre esigenze.
Possiamo visitare la vostra fabbrica prima dell'ordine?
R: Sì, vi diamo il benvenuto e vi invitiamo sinceramente a visitare la nostra fabbrica, vi aiuteremo a organizzare l'hotel e a prendervi dall'aeroporto.
D6: e la tua garanzia?
R: Generalmente, la nostra garanzia è di un anno nel periodo di garanzia. possiamo offrire supporto tecnico e sostituzione di parti. Se necessario, i nostri ingegneri possono andare al vostro posto per un servizio migliore.
D. Che dire dell'imballaggio per la macchina, è protetto in modo sicuro durante il trasporto?
R: La nostra macchina è confezionata con scatola di legno standard per l'esportazione, non sarà danneggiata. Abbiamo consegnato molte macchine di prova all'estero via mare o via aerea senza danni.
