Macchina per prove di pressione idrostatica e resistenza allo scoppio ISO 1167 con tappi di estremità a tenuta di pressione per tubi in plastica
Scopo dell'attrezzatura:
Questa attrezzatura viene utilizzata principalmente per misurare la durata della resistenza alla pressione idrostatica a lungo termine e i valori di pressione istantanea di scoppio di vari tubi in plastica e tubi compositi. Applicando una pressione dell'acqua gradualmente crescente ai tubi, simula le condizioni di pressione che i tubi potrebbero incontrare nelle condizioni di lavoro effettive, testando così la resistenza alla pressione e la resistenza allo scoppio dei tubi.
Composizione del componente principale:
Sistema di controllo della pressione:
Consente un controllo preciso dei valori di pressione durante il test, inclusa l'impostazione, la regolazione dinamica e il mantenimento stabile dei parametri di pressione, garantendo che la pressione rimanga sempre nell'intervallo specificato dagli standard per garantire l'accuratezza dei risultati del test.Dispositivo di generazione della pressione:
Le pompe ad alta pressione sono utilizzate come sorgente di pressione, che possono convertire liquidi a bassa pressione in liquidi ad alta pressione per fornire un flusso d'acqua stabile ad alta pressione per il test.
Serbatoio del mezzo a temperatura costante:
Viene utilizzato per controllare la temperatura del mezzo di prova (solitamente acqua), garantendo che il test venga condotto in condizioni di temperatura preimpostate: la temperatura ha un impatto significativo sulle prestazioni dei tubi in plastica.

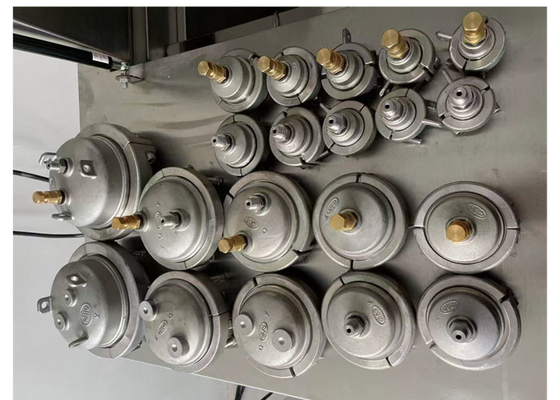

Fissaggi per il fissaggio del campione (tappi di estremità):
Vengono utilizzati per fissare i campioni di tubo, garantendo l'assenza di spostamenti o perdite dei tubi durante il test, fornendo così una garanzia fondamentale per il regolare svolgimento del test.
Unità di elaborazione dati automatizzata:
Ha la funzione di calcolare automaticamente i dati del test e stampare i rapporti del test.
Categorie di tubi applicabili:
La macchina è in grado di testare una vasta gamma di materiali per tubi, tra cui:
Tubi termoplastici:
Varianti del polipropilene (PP-R, PP-B, PPA).
Tipi di polietilene (PE, PE-X).
Derivati del cloruro di polivinile (PVC, UPVC, PVC-C).
Tubi compositi: come tubi compositi alluminio-plastica, che integrano strati di plastica e metallo per migliorare la resistenza strutturale.
Caratteristiche del prodotto:
1. Controllo intuitivo
Dispone di un'interfaccia touchscreen o PC per impostare facilmente i parametri di test (pressione, temperatura, tempo).
2. Design compatto multi-pressione
Occupa uno spazio inferiore a 1 m² e offre fino a 50 diversi livelli di pressione (inclusa l'alimentazione idrica).3. Riconoscimento intelligente del campione
Rileva automaticamente le dimensioni e il materiale del tubo (ad es. PP-R, PE) e regola i test per una maggiore precisione.
4. Controllo ottimizzato della pressione
Utilizza algoritmi intelligenti per creare profili di pressione ideali (ad es. aumenti graduali) per test realistici.
5. Regolazione precisa della pressione
Consente impostazioni di pressione indipendenti per ciascun canale di test (ad es. 0,1-200 bar) con elevata precisione (±0,5%).
6. Componenti di lunga durata
Riduce l'usura delle elettrovalvole per una manutenzione minima e un funzionamento 24 ore su 24, 7 giorni su 7.
7. Struttura resistente alla corrosione
Tutte le parti a contatto con l'acqua sono realizzate in acciaio inossidabile di alta qualità per una maggiore durata.
8. Display multilingue
Supporta più lingue (inglese, cinese, ecc.) per un facile utilizzo in tutto il mondo.
9. Calibrazione in tempo reale
Consente di calibrare la pressione durante i test senza interruzioni, mantenendo i dati affidabili.
10. La sicurezza prima di tutto
Dispone di protezioni elettriche, meccaniche e software (ad es. arresti di emergenza, rilevamento perdite).
11. Condivisione dati semplificata
Utilizza il protocollo TCP/IP per inviare dati a computer o cloud in tempo reale per la reportistica.
Conforme agli standard:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
EN 12201 - 1:2024, EN 1555 - 1:2021, EN ISO 2507 - 2:2017
La lunghezza libera dei campioni:
Tipo di campione
| Requisiti di lunghezza libera |
Campioni di tubo estrusi |
| d |
n e ≥ 150 mmCampioni assemblati con spinta idrostatica (derivazione a sella)<315mm: ≥ 3nn e ≥ 150 mmdn e ≥ 150 mmdn e ≥ 150 mmCampioni assemblati con spinta idrostatica (derivazione a sella) |
| d |
n e ≥ 150 mmCampioni assemblati con spinta idrostatica (derivazione a sella)<50mm: 3nn e ≥ 150 mmdn e ≥ 150 mmCampioni assemblati con spinta idrostatica (due sezioni di tubo) |
| ≥ 3 |
dn e ≥ 150 mmdn e ≥ 150 mmdn e ≥ 150 mmCampioni assemblati con spinta idrostatica (con raccordi) |
| ≥ 2 |
dn e ≥ 150 mmdn e ≥ 150 mmdn e ≥ 150 mmCampioni assemblati con spinta idrostatica (derivazione a sella) |
| ≥ 100 mm |
Campioni assemblati senza spinta idrostatica |
| = |
dn e ≥ 150 mmParametri tecnici: |
Modello
| XGY-10C |
Intervallo di diametro |
| Φ8 |
-1800 mmStazioni |
| 3, 5, 6, 12, 15, 18, 20, 25, 50, 100 ecc. personalizzabili |
Modalità di controllo |
| Microcontrollo, controllo PC industriale |
Modalità di visualizzazione |
| Display a colori LCD PC industriale |
Modalità di archiviazione |
| Archiviazione PC |
Modalità di stampa |
| Output stampante a colori |
Pressione di prova |
| Intervallo di pressione |
0,1-10 MPa |
Precisione di controllo |
| ±1% |
Timer di prova |
| 0,01 MPa |
Intervallo di lavoro |
| 5%~100% FS |
Errore di indicazione |
| ±1% |
Timer di prova |
| Intervallo del timer |
0~10000 h |
Precisione del timer |
| ±0,1% |
Risoluzione del timer |
| 1 s |
Alimentazione |
| 380 V 50 Hz trifase a quattro fili 1,5 KW |
modelli di tappi di estremità |
| da |
Φ8 a 1800 mmDimensioni del serbatoio dell'acqua |
| in base alle dimensioni del tubo |
Intervallo di temperatura |
| 15-95℃ |
Dimensioni (tre stazioni) |
| 715×625×1700 (mm) o altri |
Supporto e servizi:
|
Macchina per prove idrostatiche Macchina per prove di pressione idrostatica per tubi in plastica
Supporto tecnico e servizio Forniamo supporto tecnico per le macchine per prove di pressione idrostatica. Il nostro team di supporto tecnico esperto può fornire:
Installazione e configurazione della macchina
- Risoluzione dei problemi e consulenza tecnica
- Servizi di riparazione e manutenzione
- Parti di ricambio e materiali di consumo
- Aggiornamenti e upgrade del software
- Ci impegniamo a fornire un eccellente servizio clienti e siamo disponibili a rispondere a qualsiasi domanda. In caso di domande, non esitate a contattarci.
FAQ:
D1: Qual è il nome del marchio della macchina per prove idrostatiche per tubi in plastica?
R1: Il nome del marchio della macchina per prove di pressione idrostatica è JHH, prodotta a Pechino, Cina.
D2: Qual è lo scopo della macchina per prove idrostatiche per tubi in plastica?
R2:
La macchina per prove di pressione idrostatica per tubi in plastica viene utilizzata per testare la resistenza idrostatica e allo scoppio dei tubi in plastica.D3: Che tipo di componenti e materiali può testare la macchina per prove di pressione idrostatica?
R3: La macchina per prove di pressione idrostatica può essere utilizzata per testare tubi in plastica, tubi compositi (come PP-R, PP-B, PP-A, PVC, PE, PE-X ecc.
D4: Qual è l'accuratezza della macchina per prove di pressione idrostatica?
R4: La macchina per prove di pressione idrostatica ha un'accuratezza entro lo 0,1% della lettura su scala completa.
D5: Qual è la pressione massima che la macchina per prove di pressione idrostatica può testare?
R5: La macchina per prove di pressione idrostatica può testare pressioni fino a 10 MPa, 100 bar (14.50 psi).
