La macchina per prove di pressione idrostatica viene utilizzata per la determinazione della resistenza alla pressione interna di tubi, raccordi e assemblaggi termoplastici per il trasporto di fluidi
Applicazioni:
Le macchine per prove di pressione idrostatica possono essere utilizzate per un'ampia gamma di tubi, raccordi e assemblaggi termoplastici progettati per il trasporto di fluidi. Materiali come Polipropilene (PP), Polietilene (PE), Cloruro di Polivinile (PVC), Cloruro di Polivinile Clorurato (PVC - C) e Acrilonitrile Butadiene Stirene (ABS) sono solo una parte dell'elenco esteso. Questa categoria comprende diversi prodotti come tubi estrusi, tubi stampati a iniezione e campioni assemblati, indipendentemente dal fatto che comportino o meno spinta idrostatica. Esempi di campioni applicabili sono segmenti di tubo saldati testa a testa a caldo, campioni con uno o più raccordi per tubi e pezzi di prova a derivazione a sella. Il diametro esterno nominale (dn) dei tubi di prova può variare notevolmente, da soli 25 mm a oltre 315 mm, a seconda delle particolari esigenze dei diversi tipi di campioni.
Scopi:
Le macchine per prove di pressione idrostatica servono principalmente a determinare quanto bene i suddetti tubi, raccordi e assemblaggi in plastica resistono alla pressione interna. Esponendo prodotti fabbricati con materiali come PP, PE, PVC, PVC - C e ABS a una particolare pressione interna in condizioni controllate per un tempo specifico, queste macchine possono valutare la loro capacità di sopportare la pressione senza guasti, come perdite, esplosioni o deformazioni oltre i limiti accettabili. Questo test è di grande importanza per garantire la qualità, la sicurezza e l'affidabilità dei tubi in plastica e delle parti correlate nei sistemi di trasporto fluidi, che sono ampiamente utilizzati in settori come il trattamento delle acque e delle acque reflue, le tubazioni del gas e il movimento di fluidi industriali.
Configurazione del prodotto:

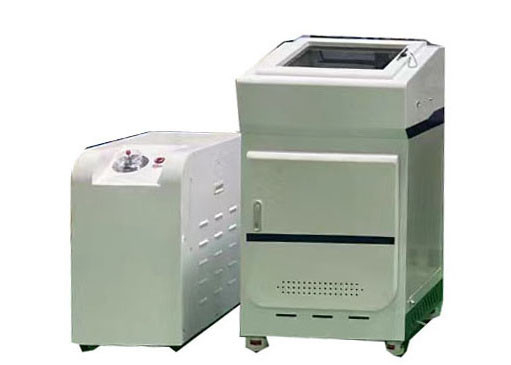

1. Sistema di controllo della pressione (telaio principale);
2. Sistema di alimentazione della pressione (sorgente di pressione);

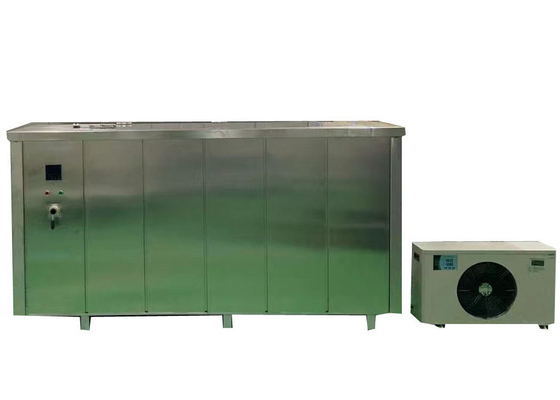

3. Serbatoio di prova e sistema di controllo della temperatura;
4. Chiusure terminali: φ8~1800mm (secondo le esigenze del cliente).
5. Sistema di refrigerazione (secondo le esigenze del cliente)
Caratteristiche del prodotto:
1. Gli utenti possono impostare facilmente i parametri di prova utilizzando un terminale operativo che combina un touchscreen o un PC.
2. Occupando un'area inferiore a un metro quadrato, può produrre fino a 50 pressioni diverse, inclusa la pressione di alimentazione dell'acqua.
3. La sua capacità di riconoscimento intelligente gli consente di identificare le dimensioni e il materiale del campione e quindi di formulare un piano ottimizzato di aumento della pressione insieme a un algoritmo.
4. Questo dispositivo si distingue per il suo preciso controllo della pressione. La possibilità di regolare separatamente la pressione di ingresso di ciascun modulo individuale aiuta a ridurre l'usura delle elettrovalvole e garantisce un funzionamento duraturo.
5. Ogni parte metallica che entra in contatto con il mezzo è realizzata in acciaio inossidabile di alta qualità.
6. L'interfaccia di visualizzazione, progettata per la comodità dell'utente, offre varie opzioni linguistiche, soddisfacendo pienamente le diverse esigenze dei clienti.
7. La calibrazione della pressione durante il test è semplice e il sistema ha la possibilità di continuare a funzionare mentre la calibrazione è in corso.
8. Fornisce protezione a più livelli, coprendo aspetti elettrici, meccanici e software.
9. Abilita una comunicazione dati fluida e affidabile tramite il protocollo TCP/IP.
Standard soddisfatti:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
La lunghezza libera dei campioni:
| Tipo di campione |
Requisiti di lunghezza libera |
| Campioni di tubo estrusi |
dn<315mm: ≥ 3dn e ≥ 250mm; dn>315mm: ≥ 2dn |
| Campioni di tubo stampati a iniezione |
dn<50mm: 3dn; 50mm ≤ dn ≤ 110mm: ≥ 140mm |
| Campioni assemblati con spinta idrostatica (due sezioni di tubo) |
≥ 3dn e ≥ 250mm (dn>315mm: ≥ 2dn se la lunghezza minima non è soddisfatta) |
| Campioni assemblati con spinta idrostatica (con raccordi) |
≥ 2dn e ≥ 150mm; dn>250mm: ≥ 1.5dn |
| Campioni assemblati con spinta idrostatica (derivazione a sella) |
≥ 100mm |
| Campioni assemblati senza spinta idrostatica |
= dn e ≥ 150mm |
Parametri tecnici:
| Modello |
XGY-16C |
| Intervallo di diametro |
Φ8-1800mm |
| Stazioni |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 ecc. possono essere personalizzate |
| Modalità di controllo |
Micro-controllo, controllo PC industriale |
| Modalità di visualizzazione |
Display a colori LCD PC industriale |
| Modalità di archiviazione |
Archiviazione PC |
| Modalità di stampa |
Output stampante a colori |
| Pressione di prova |
Intervallo di pressione |
0.1-16MPa |
| Precisione di controllo |
±1% |
| Risoluzione del display |
0.01MPa |
| Intervallo di lavoro |
5%~100%FS |
| Errore di indicazione |
±1% |
| Timer di prova |
Intervallo del timer |
0~10000h |
| Precisione del timer |
±0.1% |
| Risoluzione del timer |
1s |
| Potenza |
380V 50Hz trifase a quattro fili 1.5KW |
| modelli di tappi terminali |
da Φ8 a 1800mm |
| Dimensioni del serbatoio dell'acqua |
in base alle dimensioni del tubo |
| Intervallo di temperatura |
15-95℃ |
| Dimensioni (tre stazioni) |
715×625×1700(mm) o altri
|
Supporto e servizi:
Macchina per prove idrostatiche Macchina per prove di pressione idrostatica per tubi in plastica Supporto tecnico e servizio
Forniamo supporto tecnico per le macchine per prove idrostatiche. Il nostro team di supporto tecnico esperto può fornire:
- Installazione e configurazione della macchina
- Risoluzione dei problemi e consulenza tecnica
- Servizi di riparazione e manutenzione
- Parti di ricambio e materiali di consumo
- Aggiornamenti e upgrade del software
Ci impegniamo a fornire un eccellente servizio clienti e siamo disponibili a rispondere a qualsiasi domanda. In caso di domande, non esitate a contattarci.
FAQ:
D1: Qual è il nome del marchio della macchina per prove idrostatiche per tubi in plastica?
R1: Il nome del marchio della macchina per prove di pressione idrostatica è JHH, prodotta a Pechino, Cina.
D2: Qual è lo scopo della macchina per prove idrostatiche per tubi in plastica?
R2: La macchina per prove di pressione idrostatica per tubi in plastica viene utilizzata per testare la resistenza idrostatica e di scoppio dei tubi in plastica.
D3: Che tipo di componenti e materiali può testare la macchina per prove di pressione idrostatica?
R3: La macchina per prove di pressione idrostatica può essere utilizzata per testare tubi in plastica, tubi compositi (come PP-R, PP-B, PP-A, PVC, PE, PE-X ecc.
D4: Qual è l'accuratezza della macchina per prove di pressione idrostatica?
R4: La macchina per prove di pressione idrostatica è accurata entro lo 0,1% della lettura su scala completa.
