La macchina per prove di pressione idrostatica viene utilizzata per la determinazione della resistenza alla pressione interna di tubi, raccordi e assemblaggi termoplastici per il trasporto di fluidi
Applicazioni:
Le macchine per prove di pressione idrostatica sono applicabili a una vasta gamma di tubi, raccordi e assemblaggi termoplastici utilizzati per il trasporto di fluidi, inclusi, ma non solo, tubi, raccordi e assemblaggi realizzati con materiali quali Polipropilene (PP), Polietilene (PE), Cloruro di Polivinile (PVC), Cloruro di Polivinile Clorurato (PVC-C) e Acrilonitrile Butadiene Stirene (ABS). Ciò comprende vari tipi di prodotti, tra cui tubi estrusi, tubi stampati a iniezione e campioni assemblati con o senza spinta idrostatica. Ad esempio, può essere utilizzata per sezioni di tubi saldate a caldo, campioni contenenti uno o più raccordi e campioni di derivazione a sella. Il diametro esterno nominale (dn) dei tubi testati può variare da dimensioni relativamente piccole (ad esempio, 25 mm) a diametri maggiori (ad esempio, superiori a 315 mm), a seconda dei requisiti specifici dei diversi tipi di campioni.
Scopi:
Lo scopo principale delle macchine per prove di pressione idrostatica è determinare la resistenza alla pressione interna dei tubi, raccordi e assemblaggi in plastica sopra menzionati. Sottoponendo prodotti realizzati con materiali come PP, PE, PVC, PVC-C e ABS a una specifica pressione interna in condizioni controllate per un certo periodo, la macchina può valutare la loro capacità di resistere alla pressione senza cedimenti, come perdite, rotture o deformazioni eccessive. Questo test è cruciale per garantire la qualità, la sicurezza e l'affidabilità dei tubi in plastica e dei relativi componenti utilizzati nei sistemi di trasporto fluidi, ampiamente applicati in settori quali l'approvvigionamento idrico, il drenaggio, il trasporto di gas e il trasferimento di fluidi industriali.

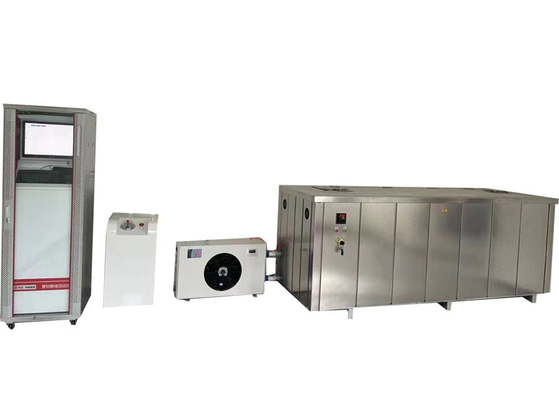

Configurazione del prodotto:
1. Sistema di controllo della pressione (telaio principale);
2. Sistema di alimentazione della pressione (sorgente di pressione);
3. Serbatoio di prova e sistema di controllo della temperatura;

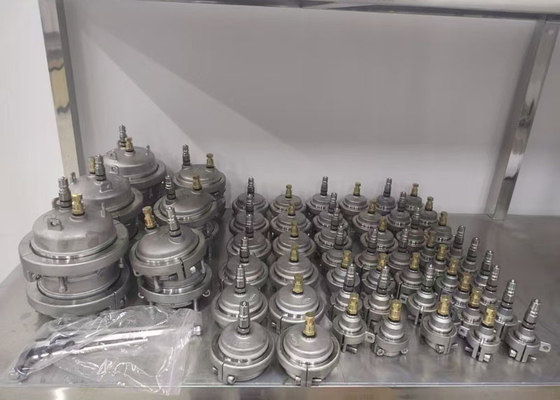

4. Tappi di chiusura: φ8~1800mm (secondo le esigenze del cliente).
5. Sistema di refrigerazione (secondo le esigenze del cliente)
Caratteristiche del prodotto:
1. Gli utenti possono impostare facilmente i parametri di prova utilizzando un terminale operativo che combina un touchscreen o un PC.
2. Occupando un'area inferiore a un metro quadrato, può produrre fino a 50 pressioni diverse, inclusa la pressione di alimentazione dell'acqua.
3. La sua capacità di riconoscimento intelligente gli consente di identificare le dimensioni e il materiale del campione e quindi di formulare un piano ottimizzato di aumento della pressione insieme a un algoritmo.
4. Questo dispositivo si distingue per il suo preciso controllo della pressione. La possibilità di regolare separatamente la pressione di ingresso di ciascun modulo individuale aiuta a ridurre l'usura delle valvole a solenoide e garantisce un funzionamento duraturo.
5. Ogni parte metallica che entra in contatto con il mezzo è realizzata in acciaio inossidabile di alta qualità.
6. L'interfaccia di visualizzazione, progettata per la comodità dell'utente, offre varie opzioni linguistiche, soddisfacendo pienamente le diverse esigenze dei clienti.
7. La calibrazione della pressione durante il test è semplice e il sistema ha la possibilità di continuare a funzionare mentre la calibrazione è in corso.
8. Fornisce protezione a più livelli, coprendo aspetti elettrici, meccanici e software.
9. Consente una comunicazione dati fluida e affidabile tramite il protocollo TCP/IP.
Standard da rispettare:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
La lunghezza libera dei campioni:
| Tipo di campione |
Requisiti di lunghezza libera |
| Campioni di tubi estrusi |
dn<315mm: ≥ 3dn e ≥ 250mm; dn>315mm: ≥ 2dn |
| Campioni di tubi stampati a iniezione |
dn<50mm: 3dn; 50mm ≤ dn ≤ 110mm: ≥ 140mm |
| Campioni assemblati con spinta idrostatica (due sezioni di tubo) |
≥ 3dn e ≥ 250mm (dn>315mm: ≥ 2dn se la lunghezza minima non è soddisfatta) |
| Campioni assemblati con spinta idrostatica (con raccordi) |
≥ 2dn e ≥ 150mm; dn>250mm: ≥ 1.5dn |
| Campioni assemblati con spinta idrostatica (derivazione a sella) |
≥ 100mm |
| Campioni assemblati senza spinta idrostatica |
= dn e ≥ 150mm |
Parametri tecnici:
| Modello |
XGY-16C |
| Intervallo di diametro |
Φ8-1800mm |
| Stazioni |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 ecc. personalizzabili |
| Modalità di controllo |
Microcontrollo, controllo PC industriale |
| Modalità di visualizzazione |
Display a colori LCD PC industriale |
| Modalità di archiviazione |
Archiviazione PC |
| Modalità di stampa |
Uscita stampante a colori |
| Pressione di prova |
Intervallo di pressione |
0.1-16MPa |
| Precisione di controllo |
±1% |
| Risoluzione del display |
0.01MPa |
| Intervallo di lavoro |
5%~100%FS |
| Errore di indicazione |
±1% |
| Timer di prova |
Intervallo del timer |
0~10000h |
| Precisione del timer |
±0.1% |
| Risoluzione del timer |
1s |
| Alimentazione |
380V 50Hz trifase a quattro fili 1.5KW |
| modelli di tappi terminali |
da Φ8 a 1800mm |
| Dimensioni del serbatoio dell'acqua |
in base alle dimensioni del tubo |
| Intervallo di temperatura |
15-95℃ |
| Dimensioni (tre stazioni) |
715×625×1700(mm) o altri
|
Supporto e servizi:
Macchina per prove idrostatiche Macchina per prove di pressione idrostatica per tubi in plastica Supporto tecnico e servizio
Forniamo supporto tecnico per le macchine per prove di pressione idrostatica. Il nostro team di supporto tecnico esperto può fornire:
- Installazione e configurazione della macchina
- Risoluzione dei problemi e consulenza tecnica
- Servizi di riparazione e manutenzione
- Parti di ricambio e materiali di consumo
- Aggiornamenti e upgrade del software
Ci impegniamo a fornire un eccellente servizio clienti e siamo disponibili a rispondere a qualsiasi domanda. In caso di domande, non esitate a contattarci.
FAQ:
D1: Qual è il nome del marchio della Macchina per prove di pressione idrostatica per tubi in plastica?
A1: Il nome del marchio della Macchina per prove di pressione idrostatica è JHH, prodotta a Pechino, Cina.
D2: Qual è lo scopo della Macchina per prove di pressione idrostatica per tubi in plastica?
A2: La Macchina per prove di pressione idrostatica per tubi in plastica viene utilizzata per testare la resistenza idrostatica e di scoppio dei tubi in plastica.
D3: Che tipo di componenti e materiali può testare la Macchina per prove di pressione idrostatica?
A3: La Macchina per prove di pressione idrostatica può essere utilizzata per testare tubi in plastica, tubi compositi (come PP-R, PP-B, PP-A, PVC, PE, PE-X ecc.
D4: Qual è l'accuratezza della Macchina per prove di pressione idrostatica?
A4: La Macchina per prove di pressione idrostatica è accurata entro lo 0,1% della lettura su scala completa.
