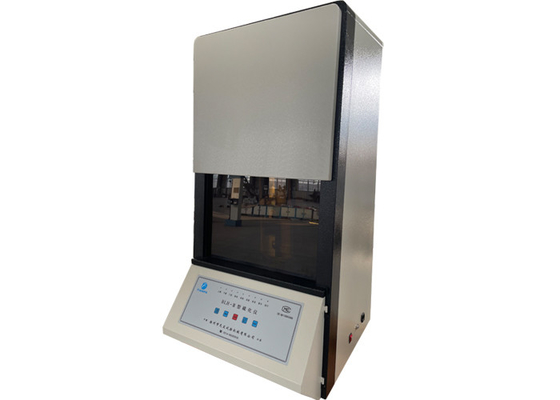

Misurazione accurata dei parametri di vulcanizzazione con vulcanizzatori senza rotore e strumenti di prova della gomma controllati da computer
Caratteristiche e usi:
Il vulcanizzatore senza rotore è lo strumento più utilizzato nell'industria della lavorazione della gomma per il controllo della qualità della gomma, il rilevamento rapido e la ricerca di base sulla gomma.Fornisce dati precisi per la combinazione ottimale di gomma e può determinare con precisione parametri come il tempo di combustione, tempo di vulcanizzazione positivo, indice di vulcanizzazione e coppia massima e minima.
Il vulcanizzatore è composto da macchina principale, computer, misurazione della temperatura, controllo della temperatura, acquisizione e elaborazione dei dati, sensore e collegamento elettrico.Il circuito di controllo della temperatura è composto da un modulo di misurazione e controllo, resistore e riscaldatore in platino, in grado di monitorare automaticamente il cambiamento della rete elettrica e della temperatura ambiente e correggere automaticamente i parametri PID,in modo da raggiungere lo scopo di un controllo della temperatura rapido e precisoIl sistema di acquisizione dei dati e il collegamento elettromeccanico possono rilevare automaticamente il segnale istantaneo del processo di vulcanizzazione della gomma.e visualizzare automaticamente il valore della temperatura e il valore impostato in tempo reale. Dopo la cura, elaborazione automatica, calcolo automatico, curva di cura di stampa e parametri di processo.Il computer mostra il processo di vulcanizzazione in tempo reale, da cui si può vedere chiaramente il cambiamento di "temperatura" e il cambiamento di "Tempo-torque".
Principio di funzionamento:
Il campione di gomma nella cavità dello stampo quasi completamente chiuso, e mantenere nella temperatura di prova, la camera dello stampo ha due parti superiori e inferiori,la parte inferiore con piccolo movimento lineare reciproco (oscillazione), l'oscillazione fa sì che il campione produca la deformazione di taglio, determinazione del campione sulla cavità dello stampo coppia di reazione (forza), la dimensione della coppia (forza) dipende dal modulo di taglio della colla.Dopo l'inizio della prova di vulcanizzazione il modulo di taglio del campione aumenta, la macchina informatica visualizza e registra la coppia (forza) in tempo reale, quando la coppia (forza) raggiunge il valore stabile o il massimo e lo stato di ritorno,quindi ottenere una curva di relazione tra coppia (forza) e tempo, vale a dire la curva di vulcanizzazione, la forma della curva e la temperatura di prova e le caratteristiche del nastro.
Requisiti tecnici per il trattamento dei dati:
Il formato del disegno, la curva e i parametri sono riportati nella figura 1 di seguito:
Figura 1
Specifiche tecniche e specifiche:
| Norme di esecuzione |
GB/T16584, ISO-6502, ASTM D5289 |
| Struttura della cavità della muffa |
Tipo completamente chiuso |
| Intervallo di regolazione della temperatura |
Temperatura ambiente -200 °C |
| Variazioni di temperatura |
≤ ± 0,2°C |
| Risoluzione di visualizzazione della temperatura |
00,01 °C |
| Intervallo di coppia |
0-20N.M. |
| Precisione di visualizzazione della coppia |
0.001 N.M. |
| Fornitore di alimentazione |
50 Hz, ~ 220V ± 10% |
| Aria compressa |
≥ 0,40Mpa |
| Frequenza di oscillazione |
100cpm (1,7HZ) |
| Angolo di oscillazione |
± 0.5. ± 1 |
| Intervallo di coppia |
0-5N. m, 0-10N. m, 0-20N. m) Automatico |
| Temperatura ambientale |
0-35 °C, umidità relativa < 80% |
| Intervallo di impostazione del tempo di solforizzazione |
2-300 minuti, t90 è compreso tra 10 secondi e 5 ore. |
| Contenuto di stampa |
Data, ora, temperatura, curva di vulcanizzazione, curva di temperatura ML,MH,ts1,ts2,t10,t90,Vc1 Vc2 |
| Dimensioni |
600 * 700 * 1250 mm |
